剑指华硕技嘉 微星P55/GTX275独家测试

  【IT168 评测】对于IT业界来说,今天(2009年9月8日)注定是个要被铭记的日子,因为就在今天Intel正式发布了新一代定位主流市场的LGA 1156平台,包括代号Lynnfield的Core i5处理器和代号Ibex Peak的P55芯片组。

  当然,正式发布只是个形式,实际动作时间早得多,据悉Core i5处理器早在7月初就投入大批量生产,8月份就已经向渠道全面出货;P55主板方面,各大主板厂商,尤其是实力雄厚的台系厂商也早早就推出了多款产品。作为全球一线厂商的微星当仁不让的一口气推出了4款P55主板,而从这4款主板的型号我们不难看出,P55-GD80主打高端,P55-GD65、P55-CD53定位稍次之,P55M-GD45采用了mATX小板型设计,显然是为HTPC用户而准备。


微星P55-GD80主板&GTX275显卡

  上周,我们拿到了微星目前为止最为高端的一款P55主板——P55-GD80,随它一块到来的还有一片优异GTX275显卡——msi N275GTX TWIN FROZR,我们也对它们做了全面的解析,相信看过文章的朋友应该还会留有印象。那么,由Intel i5处理器+微星P55-GD80主板+N275GTX Twin Frozr显卡所组成的全新LGA 1156平台到底会有怎样的性能表现呢?在解答这个问题之前,还是让我们首先对Xtreme Speed三大元素以及主板的整体规格和细节特色做一番简单回顾吧。

相关阅读:

i5跑4G设擂 三大优异P55首轮鏖战横评

风头盖过X58 微星一秒超频P55全解析

  首先让我们来了解一下微星P55主板所主推的新概念:Xtreme Speed,它包含三个重要元素:OC GENIE、DrMOS以及SuperPipe。

  从第一代的OC JUMPER“易超频跳线”技术,到第二代的“易超频开关”,第三代的“易超频旋钮”,再到如今这款P55-GD65主板所采用的第四代“一秒超频”,微星通过不懈的努力让超频变得更加的人性化、简单化。


Xtreme Speed之OC GENIE

  我们这里提到的第四代“一秒超频”OC GENIE技术也是Xtreme Speed的三大要素之一,它由两部分组成:OC GENIE按钮和OC GENIE芯片,其原理在于,用户只需再开机之前按下OC GENIE按钮,主板就会自动侦测处理器所能稳定工作的最高频率,当然前提是要在BIOS中打开OC GENIE。


OC GENIE通过“神秘”IC芯片来实现(点此查看大图

  OC GENIE通过一颗神秘IC芯片来实现,之所以说它神秘,是因为这颗芯片已经被打磨上了微星的LOGO,因此我们无从得知到底采用的是一颗什么芯片。


电压调整“V Switch”DIP开关和“V_Check Point”供电电压检测点

   当然,对于极限超频玩家来说,简单的智能化超频是远远不够的,这款P55-GD80主板他们提供了全面的电压调整“V Switch”DIP开关和“V_Check Point”供电电压检测点,从而可以实现更高的电压调节和对掌控,对极限超频有明显的帮助。

  供电设计历来是主板设计的重要环节,也是主板市场定位的关键,同时也是用户选择主板的所考虑的重要因素。微星P55-GD65主板采用了豪华的6+1相供电设计。主板还加入了Xtreme Speed三大要素之一的DrMOS技术,每颗DrMOS芯片对应一相供电,供电部分的散热片上也作出了明显的标识。


加入DrMOS技术

  从本质上讲,DrMOS就是将分离式的MOS和驱动IC集成到一个芯片内,组成新的DC-DC转换电路。相比传统分离式的MOS设计,DrMOS拥有能效高损耗低、热量小温度低、面积小功率密度高以及动态响应快性能高等优点,这也是为什么微星主流产品没有采用夸张的散热系统和供电相数的原因所在。


供电相数显示

    除了DrMOS之外,APS(Active Phase Switching)动态相数切换技术自然也不可或缺,我们只需要在BIOS中将GreenPower选项打开即可实现供电相数的动态调整,主板就会自动依据CPU的负载来控制电源供应开关,而且还会以数字形式直接显示在主板上,非常直观。

  我们注意到,为了加强散热,微星P55-GD80用一体散热模块将供电部分以及主板芯片组连接起来,这也是如今高端主板的标配。而通过仔细观察我们可以发现,主板所采用的直径8mm热管明显比普通6mm直径的热管粗了不少,同时,热管采用了独特的蝴蝶型设计,更有助于散热,这也正是Xtreme Speed三大要素之中的SuperPipe。


一体化热管将供电MOS模块与主板芯片组连接起来


独特的蝴蝶型设计更有助于散热

  微星这款P55-GD80主板采用了黑色PCB,全固态电容ATX板型设计,蓝黑色的主色调,搭配质感十足的铁灰色散热片,非常养眼。


微星P55-GD80主板


豪华的8+2相供电设计

  扩展性方面,微星P55-GD80主板提供了2条PCI-E 2.0 X16显卡插槽,支持SLI和CrossFire技术;此外,主板还提供了1条PCI-E X4插槽、2条PCI-E X1插槽以及2条PCI插槽,提供了良好的扩展性能,完全可以满足大部分用户的使用需要。


三条PCI-Ex16显卡插槽支持SLI和CrossFire


4条DDR3内存插槽

 7组SATA2接口充分满足玩家的使用需要


丰富的I/O接口一览

  I/O接口部分,除了常见的PS/2键鼠接口外,主板还提供了6个的USB接口,2个eSATA接口,同轴音频/光纤接口。此外,主板还板载了双千兆网卡接口和7.1声道HD音频输出接口。

  前文中我们提到,伴随微星这款旗舰级P55-GD80主板一块到来的还有一片采用最新的“霜刃”整体散热系统的GTX275显卡——N275GTX TWIN FROZR,下面就让我们也一起去了解下吧。


微星P55-GD80主板与N275GTX TWIN FROZR显卡

  作为一款优异GTX275显卡,微星N275GTX Twin Frozr最大的特色在于豪华高效的散热系统,其使用了最新的“霜刃”整体散热系统,该散热系统有三大特点,Twin Forzr双风扇架构;异向并行5管导热系统;航空增压扇叶。据官方透露,“霜刃”较一般散热器约有57%的散热性能提升,足以显示“霜刃”的优良特性。

  供电方面,微星N275GTX Twin Frozr显卡采用了核心与显存分离式的供电设计,用料方面相当出色,采用了清一色高品质固态电容,并提供了双6Pin外接电源接口,同时大面积的散热片也为显卡的长时间稳定运行提供了可靠保障。


微星N275GTX Twin Frozr显卡GPU-Z截图

  显存方面,微星N275GTX Twin Frozr显卡板载了0.8ns GDDR3显存颗粒,构成896M/448bit的显存规格,核心/显存默认工作频率高达666/2322MHz,性能表现值得期待。



   为了更全面的了解这款微星P55-GD80主板搭配N275GTX Twin Frozr显卡的性能表现,我们除了对其进行了理论性能测试之外,还通过4款热门游戏测试了它的游戏性能。

  在测试平台方面,除了微星P55-GD80主板和N275GTX Twin Frozr显卡之外,我们还选择了与LGA 1366接口的Core i7 920同价位的Core i7 860,它采用了LGA 1156接口,代号Lynnfield,与Core i5相比增加了对超线程的支持,在多线程任务方面更具优势;内存使用的是型号为威刚4GB DDR3 2200+内存模组(2GB*3),测试环境为风冷,使用Ultra 120 Extreme散热器。



  从理论性能测试可以看出,默认主频2.8GHz的Core i7 860处理器借助这块微星P55-GD80主板取得了非常不错的表现;由于平台中使用了性能卓越的N275GTX Twin Frozr显卡,3DMark Vantage总分分别达到了P14181和H9110;而在实际的游戏测试中,在1920*1080和1920*1200分辨率下,在高画质且打开4倍或者8倍抗锯齿(Star Tales除外)设置下,本次测试选取的这几款热门游戏均能非常流畅的运行,性能表现非常出色。

  除了对理论性能和游戏性能进行了测试之外,在这里我们还对微星Xtreme Speed之一的OC Genie一秒超频进行了试用,这个功能使用非常简便,BIOS不用做任何调整,按下OC Genie按键进系统就可以了。值得一提的是,相比较华硕超频幅度略显保守的一键超频,微星这个OC Genie一秒超频强调的是CPU的极限能力,例如我们测试使用的这颗Core i7 860处理器,主板直接给出了218×18的超频方案,CPU电压给出1.41V。


OC Genie按键和CPU外频调整按键


 (点此查看大图


使用OC Genie一秒超频后CPU电压直接给出了1.411V的电压(点此查看大图


丰富的供电模块相位切换(点此查看大图


一秒超频至3.4GHz

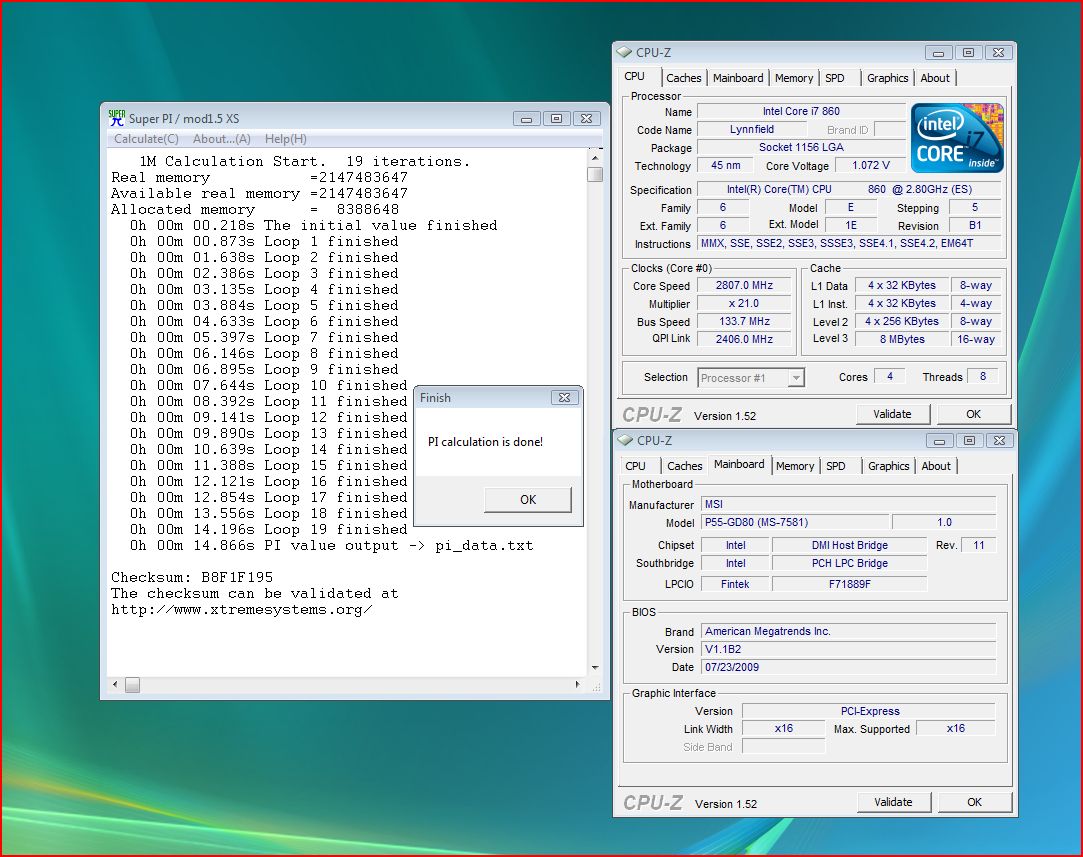

默认频率下Super pi 1M成绩14.866s

  微星P55-GD80主板OC Genie一秒超频功能给我们最大的感触就是便捷,即使是一点超频常识都没有用户也能很轻松的体验超频之后所带来的性能提升,只是CPU电压给的有些偏高,从我们的实际测试情况来看,已经是红线电压了,这显然不太利于长期使用。

  作为微星目前最为优异的一款P55产品,P55-GD80无论是做工用料、整体规格还是细节方面都近乎完美,产品本身并没有太多可挑剔之处;主板所主打的Xtreme Speed新概念更是给我们留下了深刻的印象,尤其是其中的OC GENIE一秒超频,即使是对超频一窍不通的门外汉也能通过按下按键实现一秒超频,真正意义上将超频难度降到了最低。不过,稍显遗憾的是,V-drop依然是恼人的问题,为了防止掉电压,即便微星刻意提供了Load-Line Calibration选项,但实际测试中我们依然发现效果不甚理想,希望微星能在后续的BIOS中做进一步的改善。


微星P55-GD80主板本身并无太多可挑剔之处

  价格方面,作为一款优异P55主板,微星P55-GD80的售价自然不菲,但1699元的报价相比技嘉P55-UD6的2299元以及华硕P7P55D Deluxe的2088元还是要“平民”不少,在性能相差不大的情况下,价格往往更能左右消费者的选购。事实上,微星最便宜的一款P55主板——P55-CD53报价甚至不足千元,仅为999元,更为贴近主流用户。


面对咄咄逼人的华硕、技嘉,微星果敢的亮出了自己的剑

  尽管Intel新一代定位主流市场的Lynnfield处理器/P55主板今天才正式发布,但是传统三大主板巨头早早的就卯上了劲,一场全新的主流市场争夺战已悄然打响。我们同时也看到,虽然并没有在这场争夺战中占得先机,但微星也没有在同其他两巨头的激烈竞争中落后,而且很显然他们已经做好了充分的准备。面对咄咄逼人的华硕、技嘉,微星果敢的亮出了自己的剑。
