【IT168 主板频道】2010年1月8日，注定将是一个值得记住的日子，因为在这一天Intel正式发布了基于改进自Nehalem架构的Westmere架构处理器，核心代号为Clarckdale，包括Core i3、Core i5、Pentium三个品牌。除了采用了全新的32nm制作工艺之外，Clarckdale还第一次把GPU（显卡）集成到CPU上，完全颠覆了传统方式。

Clarkdale处理器+H57/H55主板连接示意图

　　而众所周知，从LGA1156接口的Lynnfield处理器/P55主板组合开始，Intel用一颗PCH主板芯片取代了传统的MCH/ICH南北桥芯片组，处理器芯片和PCH主板芯片之间采用一条2GB/s带宽的DMI总线连接。不知道是不是为了不给本就不富裕的DMI带宽增添压力，Clarkdale处理器内建的GMA HD图形芯片是用一条新的FDI（Flexible Display Interface）总线和PCH主板芯片连的，而没有这条FDI总线的P55 PCH芯片自然是无法激活内建显卡的，因此，具备FDI总线的H55/H57主板就成为了Clarckdale的御用搭档。

　　日前，知名厂商捷波送测了一款型号为悍马HI06的H55主板，该主板给笔者的第一印象就是“大块头有大智慧”，包括：全尺寸ATX大板设计，全固态电容，双PCI-E显卡插槽，四条DDR3内存插槽、大面积散热片等等。这与目前多数H55所采用的M-ATX小板型设计方案相悖，尽管不适宜搭配小机箱组建HTPC平台，但是却拥有更好的扩展性能，给用户提供了不同的选择。

　　处理器供电部分，悍马HI06采用了4+1+1多相独立供电，这也是目前不少高性价比H55主板所普遍采用了供电方案，其中4相是为CPU设计，一个“1”是为了给处理器集成的PCI-E总线、内存控制器等北桥工作供电，而另一个“1”是为了给独立的GPU核心供电，这样的设计既保证了供电的稳定性，同时也为超频奠定了基础。（关于H55主板供电的解析详见H55到底咋供电？解析N+1+1多相独立供电一文）

　　得益于采用了大板型设计，悍马HI06在扩展方面提供了2条PCI-E 2.0规格x16显卡插槽，支持交火；此外主板还提供了1条PCI-Ex1插槽和2条传统PCI插槽。值得一提的是，主板还提供了1个mini-PCIE扩展接口，方便用户使用无线网卡、蓝牙适配器以及电视卡等常用数字设备。

六个SATA2接口(旁边为清除CMOS和重启快捷按键)

Debug侦错灯及悍马D.I.Y快捷键

丰富的背部I/O接口

　　背部I/O接口部分，悍马HI06提供了一组PS/2键鼠接口、同轴音频输出、DVI+VGA+HDMI视频输出、4个USB2.0接口、1个eSATA接口、千兆网络接口以及8声道音频输出功能，足以满足大部分用户的要求。

测试平台及测试项目说明：

　　本次测试采用的是Intel新一代主流级的Core i3 530处理器，其基于Westmere架构（相比Nehalem架构，Westmere架构最大的改进除了32nm制作工艺外，还有多支持了7组指令集，分别是6组AES指令集和1组Carryless multiply指令，主要用于加密、解密运算），核心代号为Clarkdale，它是全球首款集CPU与GPU功能于一身的CPU，CPU部分是基于双核心设计，通过超线程技术可提供四个线程，采用最新的32nm制作工艺，主频为2.8GHz，外频133MHz，倍频为21x。GPU部分则是采用45nm制作工艺，基于改进自Intel整合显示核心的GMA架构，支持DX10特效，默认核心频率达到了733MHz。

Core i3 530集成的GPU默认频率达到了733MHz

　　本次测试重点考察系统的3D游戏性能以及超频性能，测试所有成绩均是在CPU和GPU默认频率下的测试，测试环境为风冷。

1024*768分辨率、Low画质下，捷波悍马HI06+i3 530的《街霸4》得分为30帧，基本流畅

1024*768分辨率、Low画质下，捷波悍马HI06+i3 530的《求生之路》得分为33帧

1024*768分辨率、Low画质下，捷波悍马HI06+i3 530的的《生化危机5》得分为21帧

　　Clarkdale集成的GMA HD图形芯片依然只支持单体采样渲染，还是和反锯齿技术无缘，事实上你也没有打开反锯齿技术的机会，因为即便是在1024x768的分辨率和最低的画面质量下，Intel和AMD两家最好的整合平台也不能说运行的十分流畅，如果非要对两者进行比较的话，那么，在跑大型3D游戏的时候不能比谁更好，而只能比谁更差。

　　接下来，我们对捷波这款悍马HI06主板的超频性能进行了重点的考察，毕竟对于产品日趋同质化且GPU已经开始封装到CPU内部的今天来说，超频性能的好坏俨然成为衡量一款主板的重要依据，下面就让我们一起看看悍马HI06的超频表现到底怎么样。

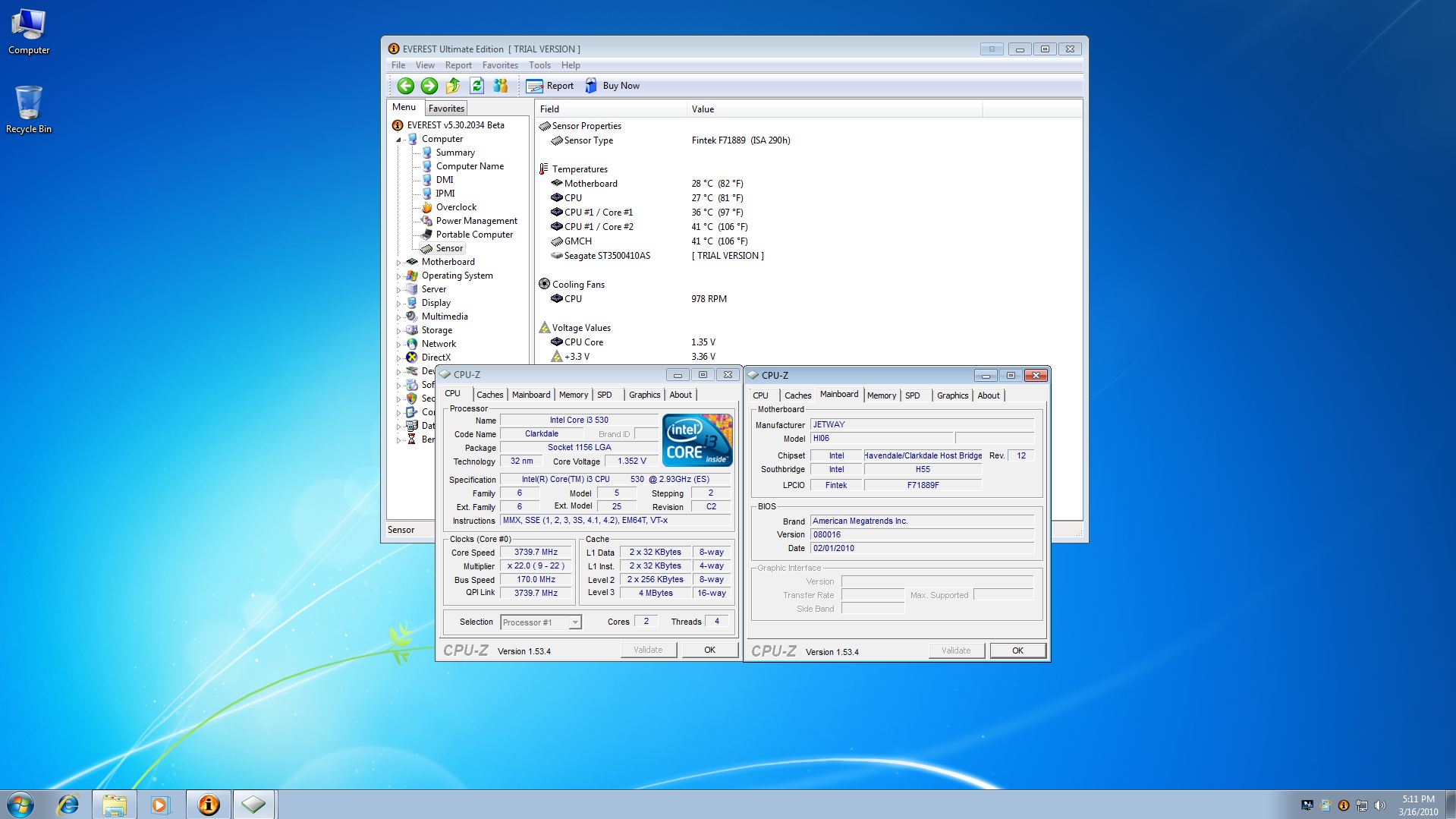

超频至3.74GHz（170MHz*22）

尽管超频到了3.74GHz，但得益于采用了32nm工艺，温度控制的相当不错

　　测试中我们发现，尽管主板BIOS中专门提供了一个超频菜单，但是并没有提供CPU电压的调节选项，（据捷波的工程师介绍，目前新版的BIOS已经在改进和调试中，细致的电压调节选项和一键超频选项都会加入进去）因此我们只能通过调整外频的方式去检验主板的超频性能，最终我们将手上这颗i3 530处理器的外频从133MHz提升到了170MHz，此时主频达到了3.74GHz，值得注意的是，此时CPU的电压也自动加到了1.35V。

　　一直以来，捷波“悍马”系列都凭借出色的做工用料、强劲的超频性能和平易近人的售价而备受主流玩家青睐，这次HI06也很好的延续了“悍马”系列的优秀品质，尽管售价仅为同类产品中最低的599元，但依然采用了大板型全固态电容设计，并配备了一个mini-PCIE扩展接口，方便用户使用无线网卡、蓝牙适配器以及电视卡等常用数字设备，而丰富的背部I/O接口也足以满足绝大多数用户的使用需求，可以说让我们切身的感受到了来自大块头的大智慧。

　　当然，在实际测试中我们也发现一些小问题，比如BIOS中没有提供对CPU电压的调节选项，希望捷波能尽快的推出新版的BIOS去完善电压调节选项，同时。在节能环保和全民超频的大环境下，我们也期望捷波能全面导入已经用在自家“蓝光”产品线上的G.P.I节能技术，并且推出方便超频的软件，让“悍马”系列主板不仅能超频，还要易超频。

　　不得不说，Clarckdale+H55/H57是一次极具创新的尝试，如果它能够普及开来的话，带来的效应毫无疑问将会是颠覆性的，从某种意义上讲，已经超越了产品本身的意义，它更像是一种未来的理念，当然，这一切还有待时间和市场去检验，我们不妨拭目以待。
