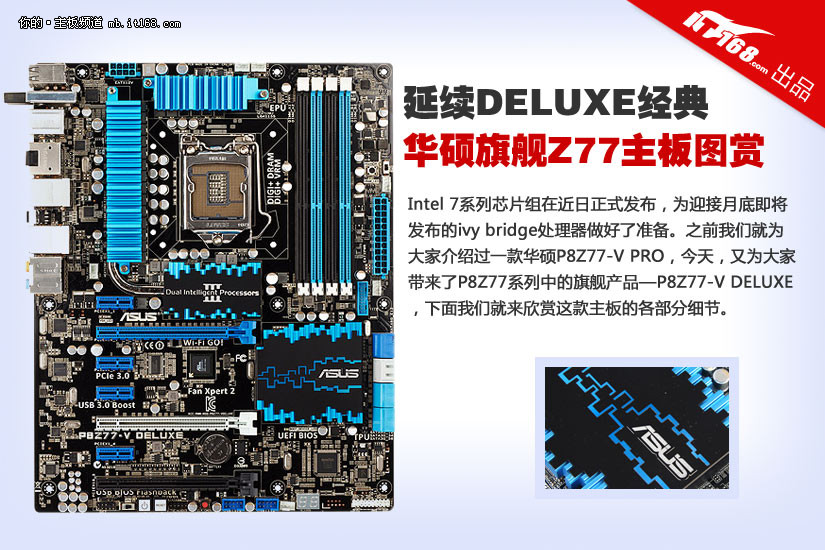

华硕P8Z77-V DELUXE主板图赏 延续经典
1/8
2/8

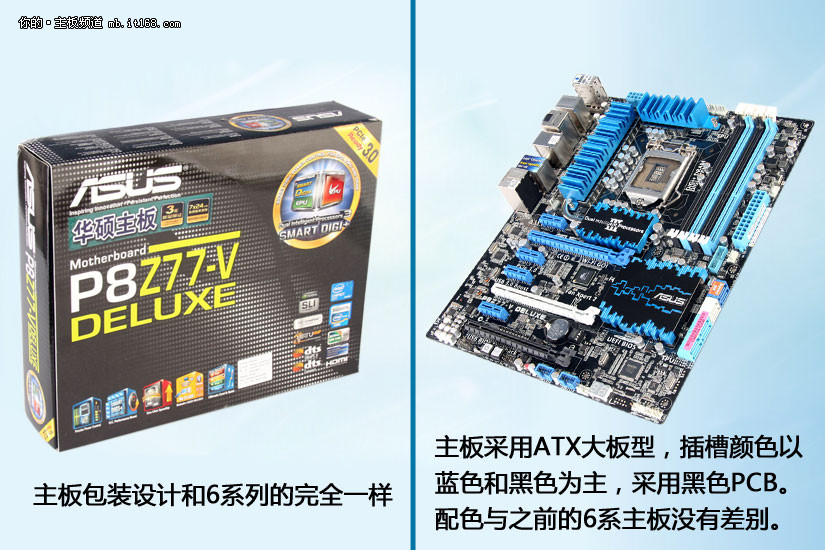

主板包装设计和6系列的完全一样，主板采用ATX大板型，插槽颜色以蓝色和黑色为主，采用黑色PCB。配色与之前的6系主板没有差别。
3/8
主板CPU部分配备20相供电，支持华硕第三代数字供电技术。搭配高品质固态电容与密闭式电感，采用LGA 1155接口，兼容sandy bridge处理器。
4/8

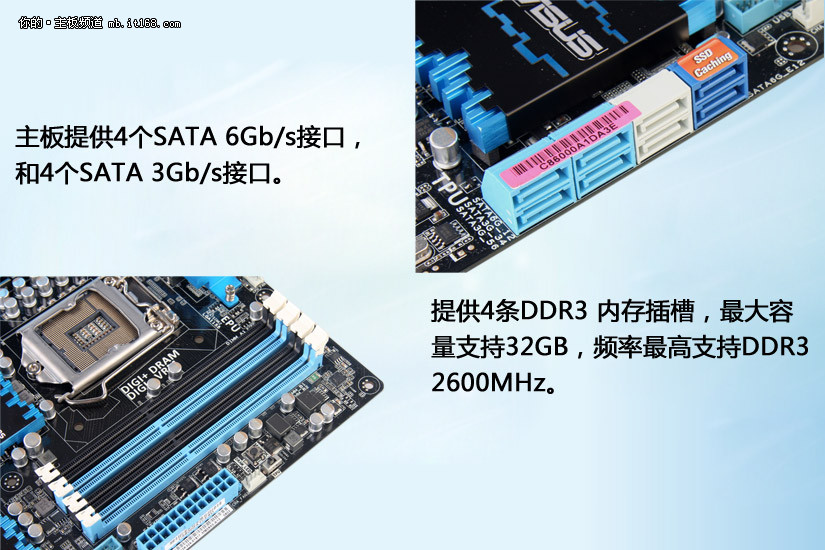

主板提供4个SATA 6Gb/s接口，和4个SATA 3Gb/s接口。提供4条DDR3 内存插槽，最大容量支持32GB，频率最高支持DDR3 2600MHz。
5/8

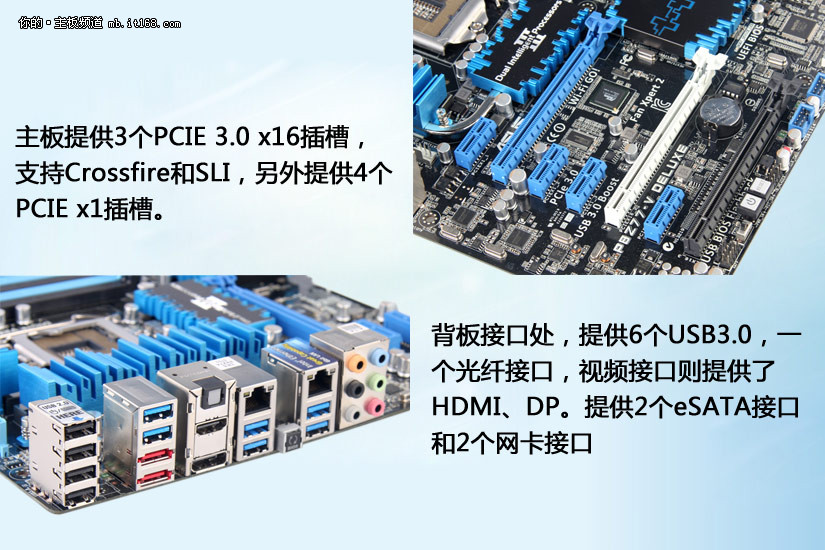

主板提供3个PCIE 3.0 x16插槽，支持Crossfire和SLI，另外提供4个PCIE x1插槽。背板接口处，提供6个USB3.0，一
个光纤接口，视频接口则提供了HDMI、DP。提供2个eSATA接口和2个网卡接口
6/8
主板集成Realtek ALC898声卡，集成Intel与RTL8111F双网卡。
7/8
主板采用第三方USB3.0控制芯片，板载TPU智能处理器，和数字供电处理器。
8/8

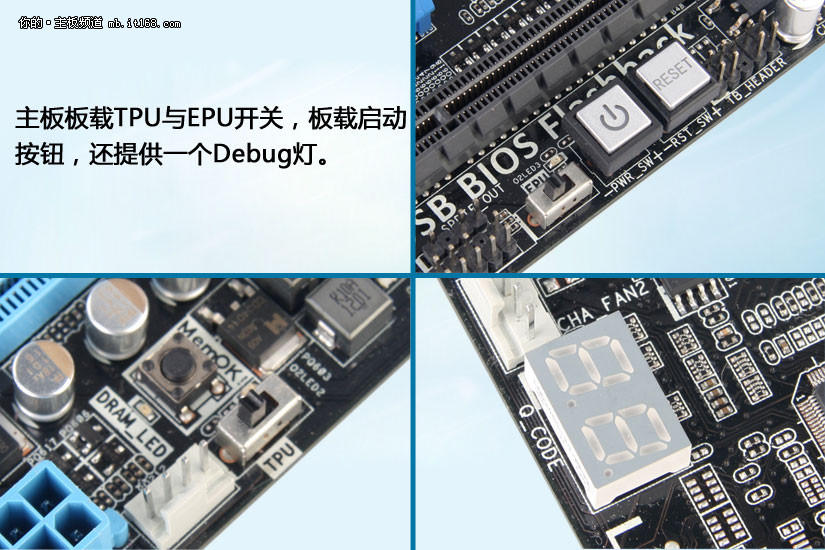

主板板载TPU与EPU开关，板载启动按钮，还提供一个Debug灯。
