华硕ROG系列最新产品M7F开箱图赏。

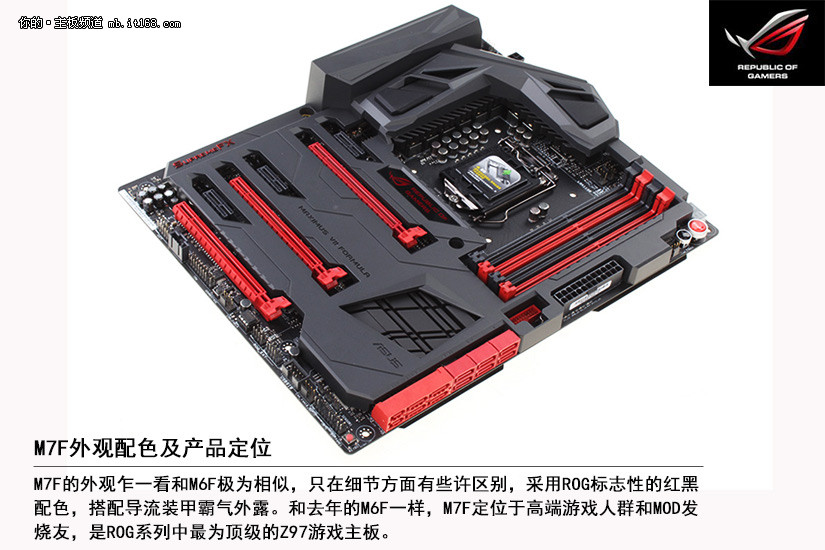

M7F的外观乍一看和M6F极为相似，只在细节方面有些许区别，采用ROG标志性的红黑配色，搭配导流装甲霸气外露。和去年的M6F一样，M7F定位于高端游戏人群和MOD发烧友，是ROG系列中最为顶级的Z97游戏主板。

在大哥EXTREME（M7E）还没有面世之前，M7F无疑是今年截至目前ROG系列最高规格主板，包括的附件有使用手册一本，驱动光盘一张，I/O挡板（彩印+铝箔缓冲垫）一个，8根SATA 6Gb连接线，SLI桥接器一个，ASUS 2T2R Wi-Fi天线以及mPCIe Combo III模块。

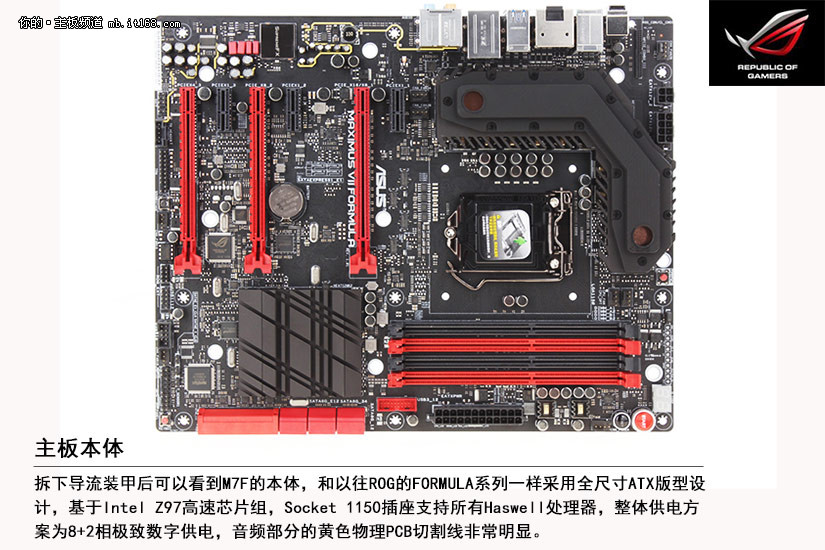

拆下导流装甲后可以看到M7F的本体，和以往ROG的FORMULA系列一样采用全尺寸ATX版型设计，基于Intel Z97高速芯片组，Socket 1150插座支持所有Haswell处理器，整体供电方案为8+2相极致数字供电，音频部分的黄色物理PCB切割线非常明显。

M7F采用了全新进化的CorssChill Copper混合散热模块，采用纯铜冷却通道，高效率风冷与水冷结合的散热方式会比单一风冷散热低23℃以上，预留的1/4螺纹孔位可以最大程度匹配玩家手头的水冷设备，这也会是MOD党的优先考虑因素。

8相CPU供电是ROG系列主板的标配，60A黑翼电感+10K黑金电容的奢华组合无论是长时间使用还是超频都可以提供CPU强劲电力和绝对的稳定性。值得一提的是，在玩家的大力吐槽之下，华硕也终于“妥协”在CPU扣具上面做了黑化镀镍处理，满足了外观党的诉求。

依然是我们熟悉的4条DDR3 DIMM插槽，采用单边卡扣设计，双通道最大容量32GB，XMP会根据CPU以及内存的支持情况开启。这次M7F的标称可将内存超至最大3300MHz，烧友可向极限再一次发起挑战。

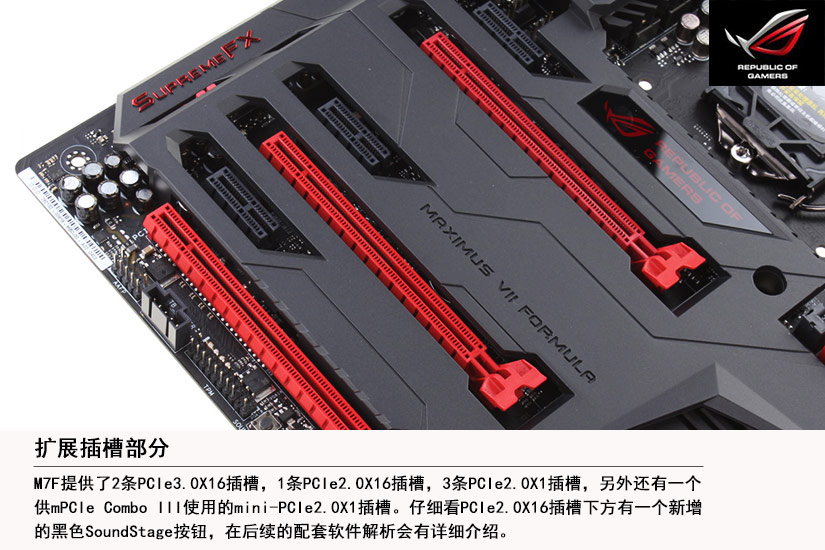

M7F提供了2条PCIe3.0X16插槽，1条PCIe2.0X16插槽，3条PCIe2.0X1插槽，另外还有一个供mPCIe Combo III使用的mini-PCIe2.0X1插槽。仔细看PCIe2.0X16插槽下方有一个新增的黑色SoundStage按钮，在后续的配套软件解析会有详细介绍。

前文说到附件中的mPCIe Combo III+802.11ac/BlueTooth 4.0模块，额外在其中一侧提供一个mPCIe插槽，另一侧提供一个M.2插槽。Wi-Fi和蓝牙的功能对于台式机来说聊胜于无，而M.2接口作为Z97芯片组的重要卖点还是值得预算足够且勇于尝鲜的玩家去尝试。

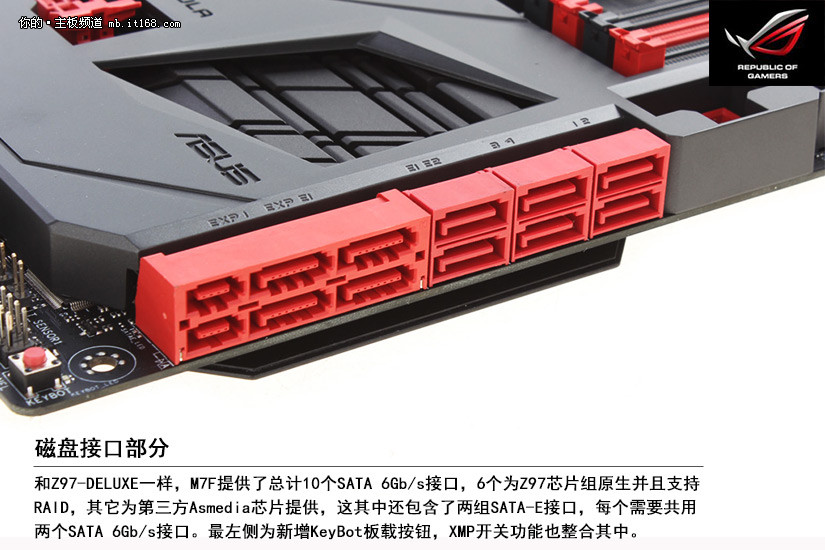

和Z97-DELUXE一样，M7F提供了总计10个SATA 6Gb/s接口，6个为Z97芯片组原生并且支持RAID，其它为第三方Asmedia芯片提供，这其中还包含了两组SATA-E接口，每个需要共用两个SATA 6Gb/s接口。最左侧为新增KeyBot板载按钮，XMP开关功能也整合其中。

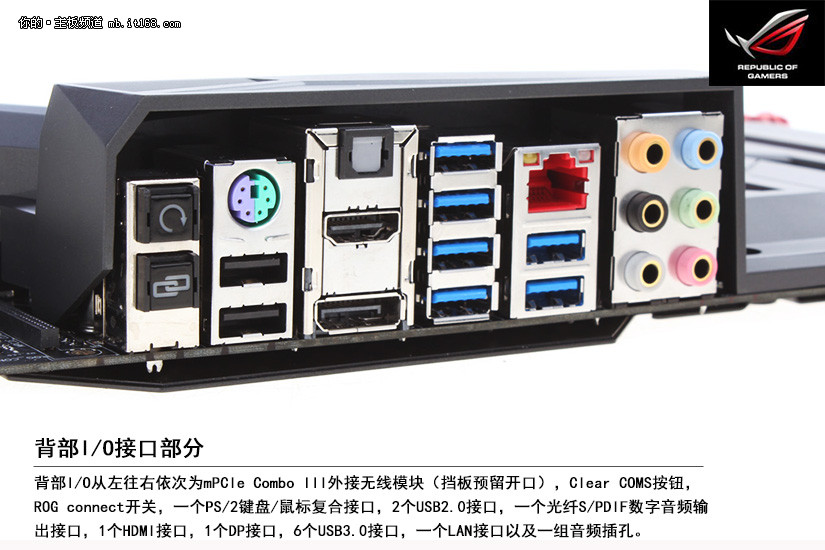

背部I/O从左往右依次为mPCIe Combo III外接无线模块（挡板预留开口），Clear COMS按钮，ROG connect开关，一个PS/2键盘/鼠标复合接口，2个USB2.0接口，一个光纤接口，1个HDMI接口，一个DP接口，6个USB3.0接口，一个LAN接口以及一组音频接口。

ROG系列标配的板载开关按钮以及DEBUG指示灯，方便玩家随时查看平台状态。顺带提一下大家可以注意到这次M7F所有的风扇插孔全部变为4pin，这就意味着机箱内部所有风扇均可支持智能调速。

NUVOTON NCT6791D芯片，提供基本调速，温度监控等功能，相信大家已经对它非常熟悉了。

来自Asmedia祥硕的 ASM105SE芯片，为SATA-E接口提供支持。可以发现与之前的Z97-DELUXE的 ASM106SE控制器不同，M7F上是否为SATA-E速度进行了进一步优化也有待验证。

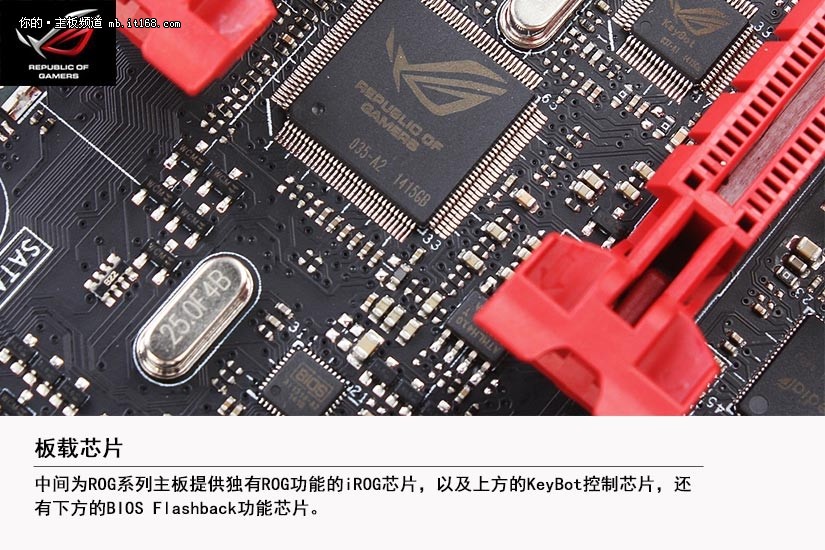

中间为ROG系列主板提供独有ROG功能的iROG芯片，以及上方的KeyBot控制芯片，还有下方的BIOS Flashback功能芯片。

专属于ROG的音频方案为SuperemeFX，这次M7F为SuperemeFX Formula 2014。屏蔽罩下面为Realtek ALC 1150解码芯片，黄色的物理PCB分割非常明显。采用德系+日系的专业薄膜电容，原音重现效果媲美独立声卡。

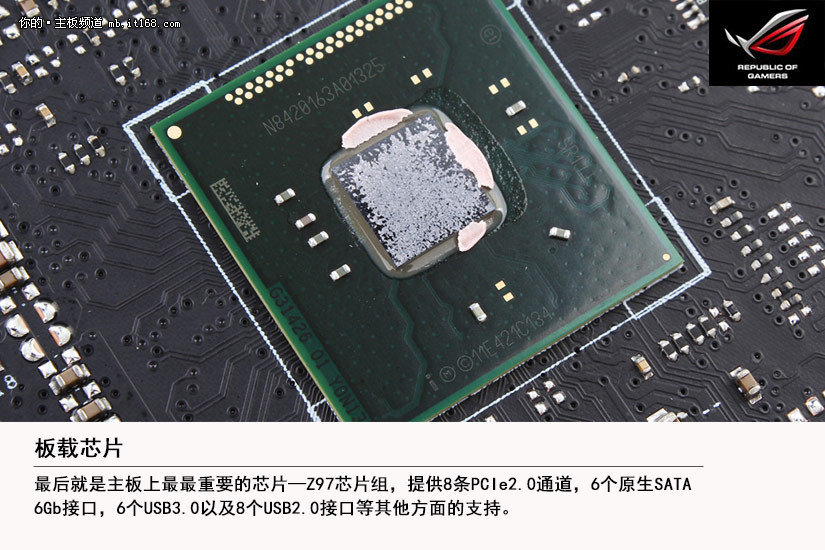

最后就是主板上最最重要的芯片—Z97芯片组，提供8条PCIe2.0通道，6个原生SATA 6Gb接口，6个USB3.0以及8个USB2.0接口等其他方面的支持。

ROG系列每一款产品的推出都会引起很高的关注度，ROG主板也从来不会让我们失望。本次图赏简单介绍了ROG M7F的用料以及规格，大家仅当一道开胃小菜，后面还会有正餐针对M7F的评测以及ROG游戏特色功能解析陆续推出，敬请期待。
