技嘉AORUS Z270X-GAMING 5开箱图赏

1/27
2/27

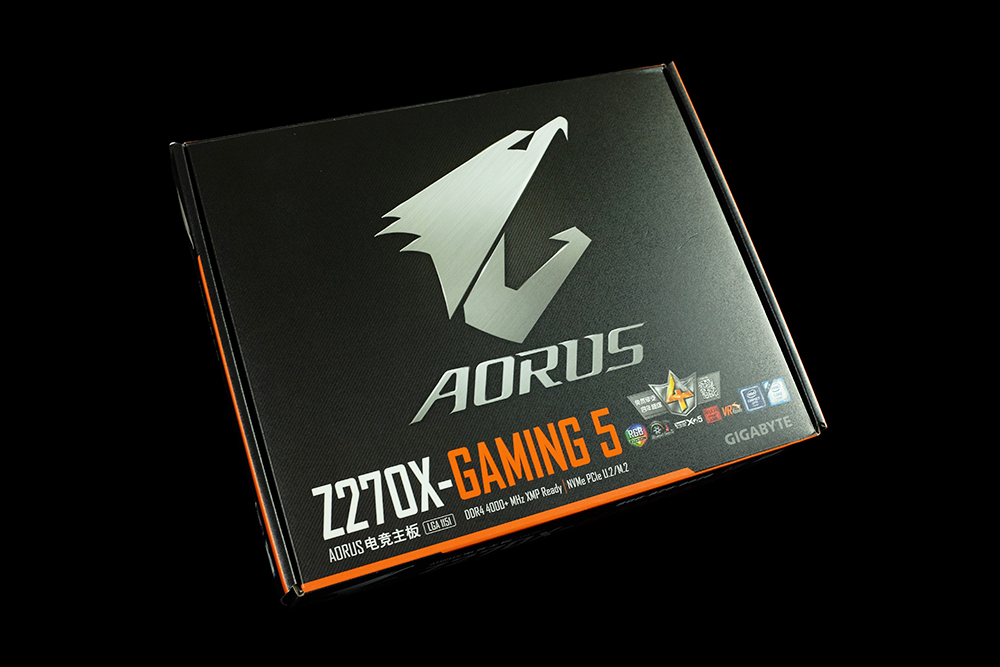

AORUS曾经是技嘉旗下的高端游戏笔记本品牌,随着国内电竞事业的不断发展,技嘉敏锐地洞察到AORUS品牌所蕴含的巨大能量,于是对AORUS的产品线进行了调整,将键鼠、板卡等产品一同并入了AORUS。伴随英特尔200系列芯片组的上市,AORUS相继推出了多达6款的Z270主板,今天为大家带来的就是其中的一款AORUS Z270X-GAMING 5主板,下面我们就来看看吧。包装上,这款Z270X-GAMINGING 5主板以黑色为背景,辅以浅色斜纹填充。正面上方是一枚银色拉丝纹理的“AORUS”雄鹰logo,左下方标明了主板型号,并以橙色突出,整体设计十分简洁。
3/27

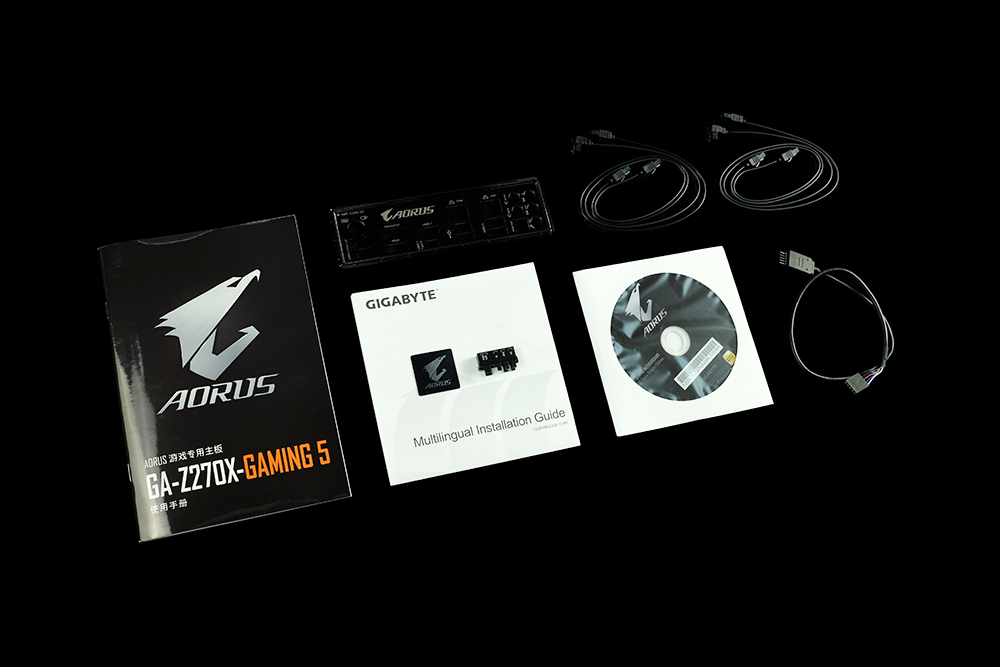

包装内含1本使用手册、1本硬件安装指南、1张驱动光盘、1个I/O挡板铁片(背面带有缓冲垫)、4条SATA线、1条LED灯条延长线、1枚“AORUS”logo贴纸,此外还有一枚G Connector安装器,用来简化安装机箱前置面板的跳线。
4/27
主板正面,这块Z270X-GAMING 5主板为ATX板型,尺寸为30.5cm×24.4cm,也就是通常所说的大板。背部I/O接口上方以及音频区域覆盖有白色塑料装甲,I/O接口上方标有“AORUS”字样,右下方的芯片组上也有一枚“AORUS”logo。
5/27
主板背面,除了各种焊点外,还可以看到右下方的音频区域隔离线。
6/27

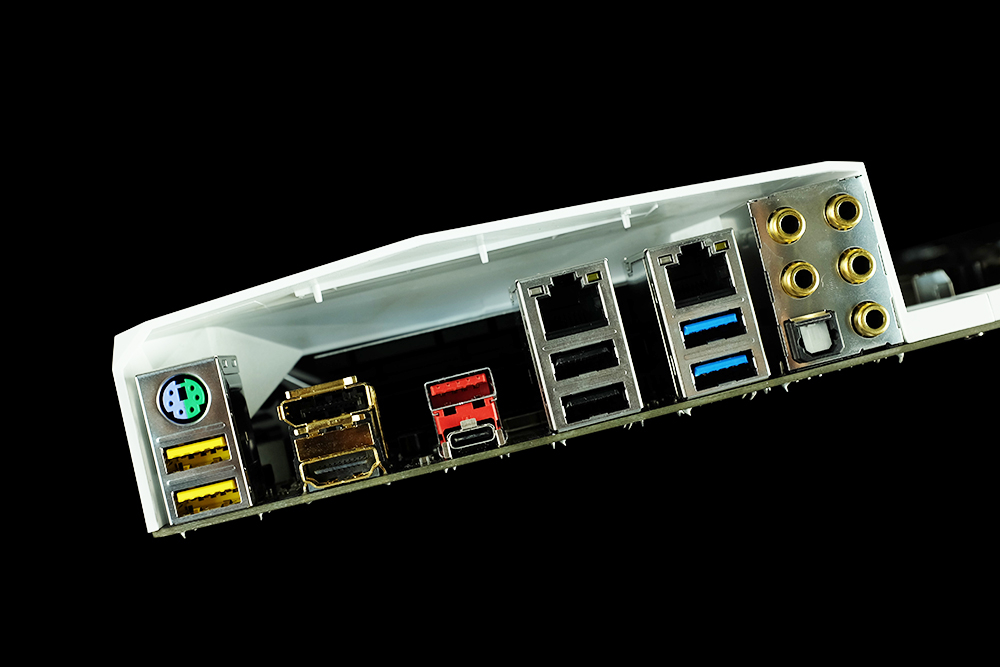

背部I/O接口一览,包括1个PS/2键盘/鼠标接口、1个DisplayPort接口、1个HDMI接口、1个USB 3.1 Gen 2 Type-A接口(红色)、1个USB Type-C接口、4个USB 3.1 Gen 1接口(黄色、蓝色)、2个USB 2.0接口、2个RJ-45网口、1个S/PDIF光纤输出接口,以及5个镀金音频接口。
7/27

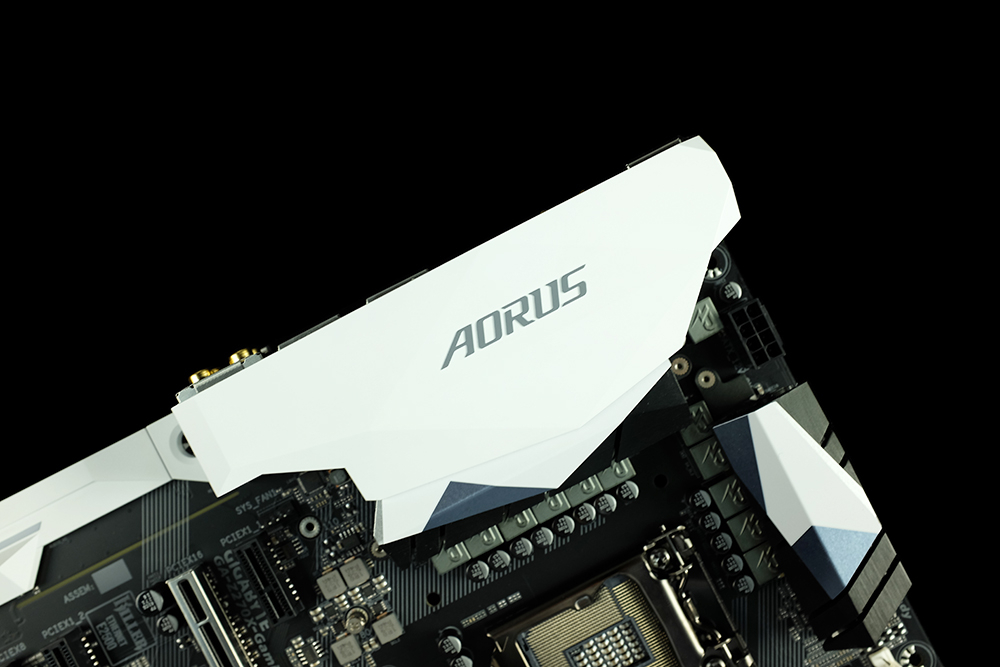

背部I/O上方的白色装甲细节,装甲下方为两段式散热片,散热片之间并没有通过热管进行连接。
8/27

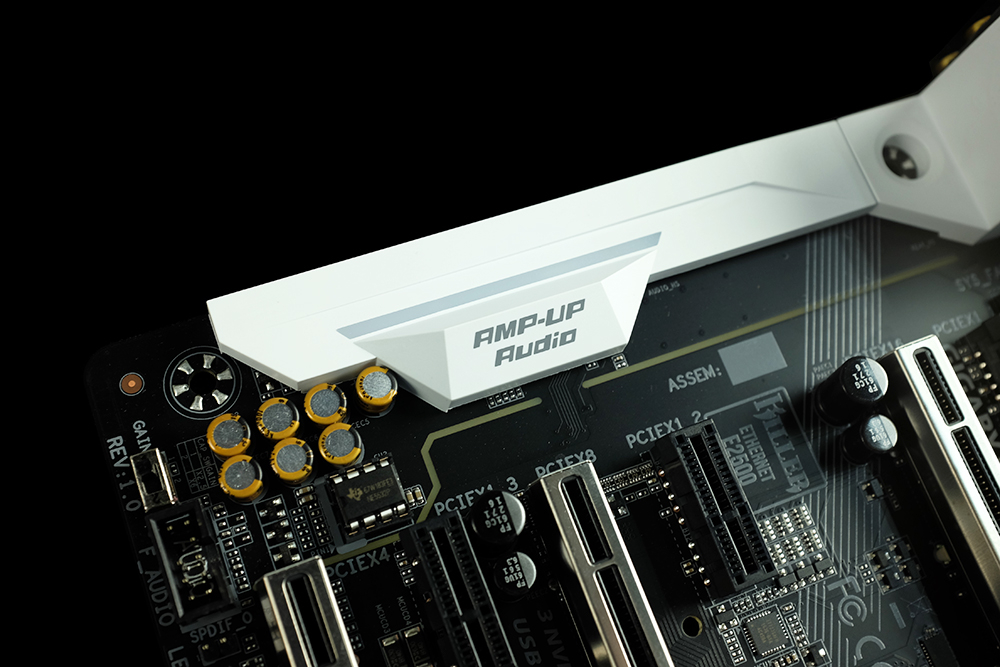

音频区域装甲细节,这块Z270X-GAMING 5主板采用了创新X-Fi MB5音频强化套件+Realtek音频芯片的解决方案,并且支持更换功放芯片。
9/27
散热片采用斜线切割处理,并且经过多次切削,呈现出多个截面。散热片表面为拉丝纹理,上方覆盖有白色+银色的不规则图案,整体质感十分优秀。
10/27

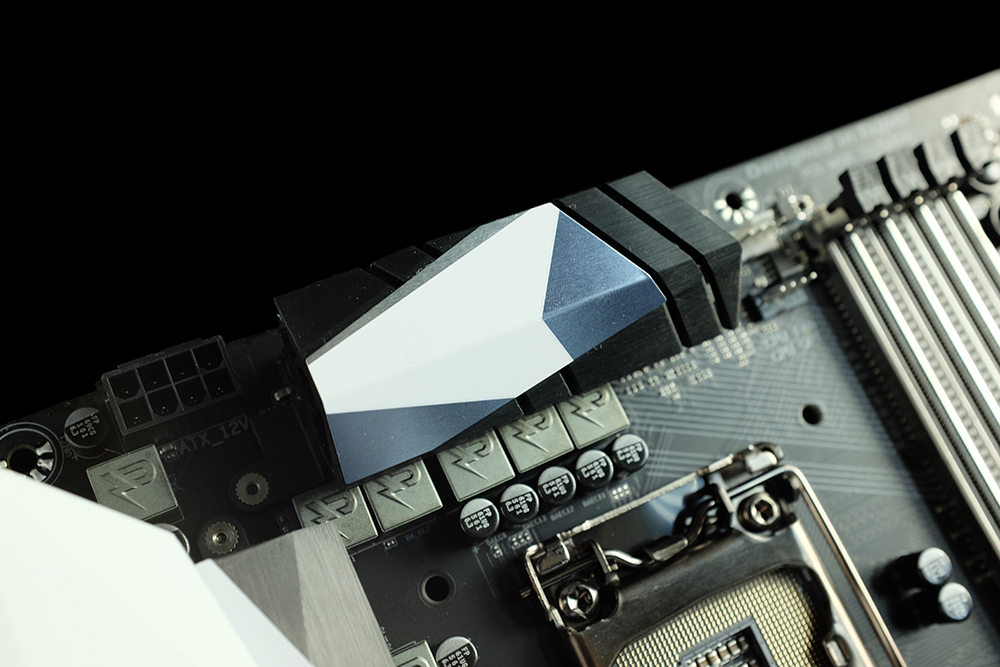

CPU插槽上方的散热片细节。
11/27

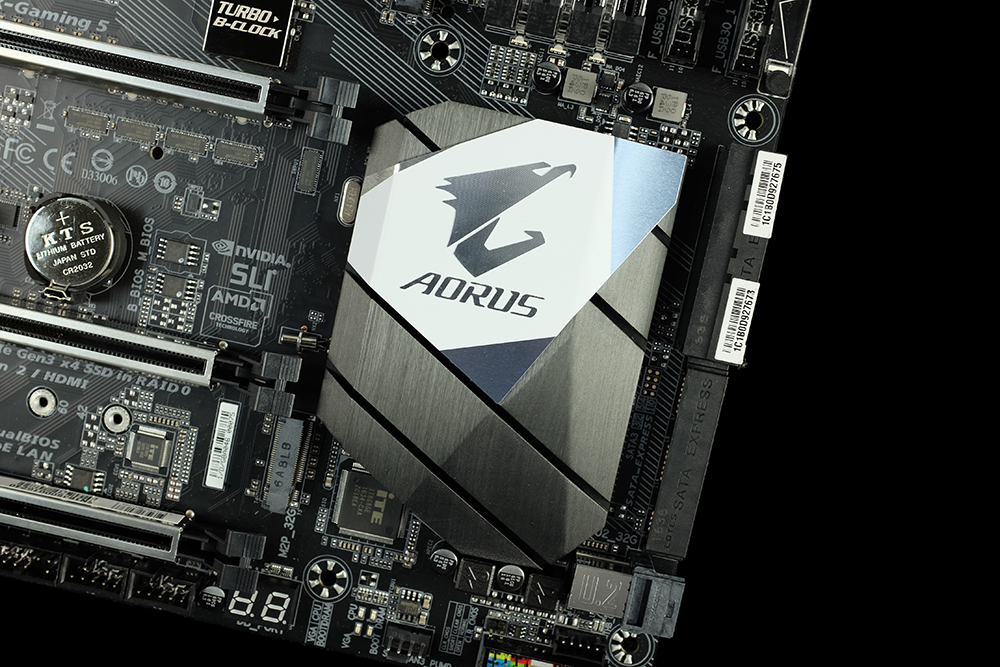

芯片组散热片,从明暗变化可以看出散热片上拥有至少3个横截面。“AORUS”logo以立体斜纹填充,并且在灯光下有反光效果。
12/27

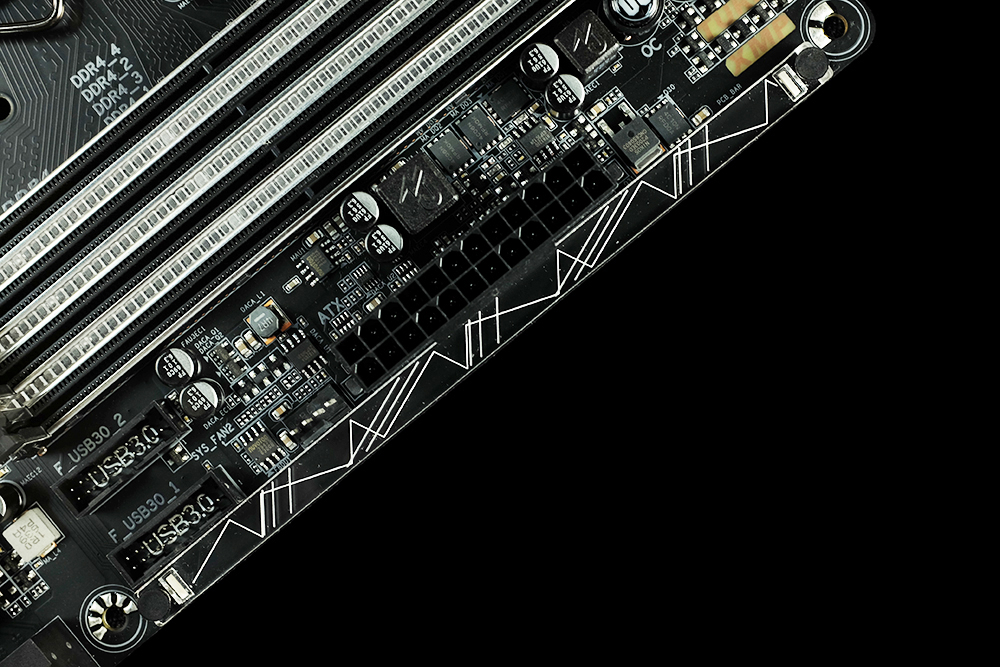

24PIN主板供电插座右侧的板边导光条,不仅能够发光,还支持自行更换,当然前提是你已经定制好一块。
13/27

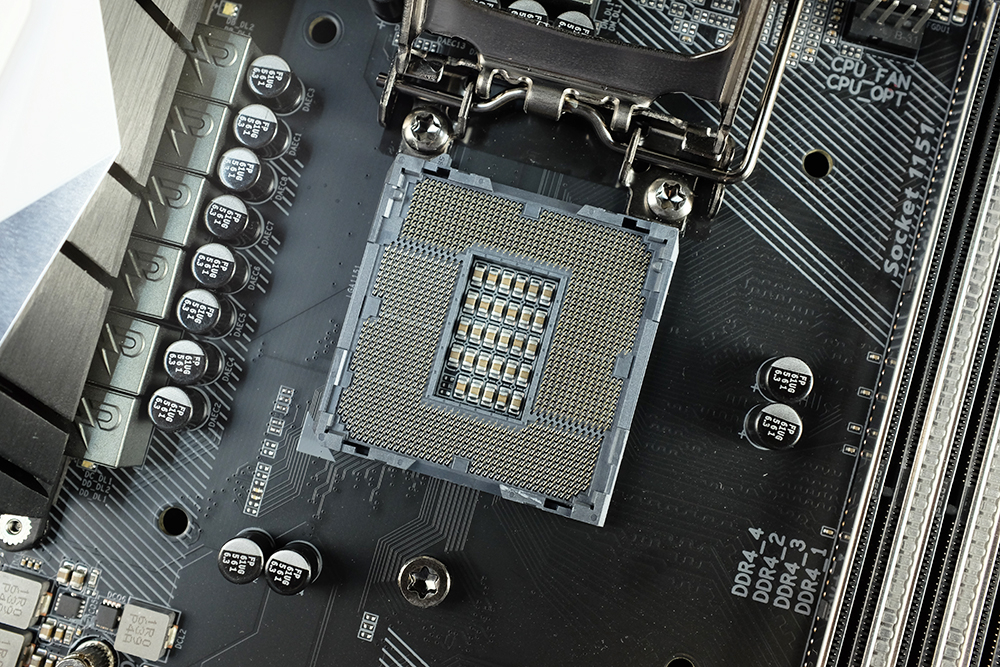

LGA1151 CPU插座,支持英特尔第七代Kaby Lake处理器,同时向下兼容第六代Skylake处理器。针脚处采用强化镀金设计,能够防止锈蚀和接触不良的状况。
14/27

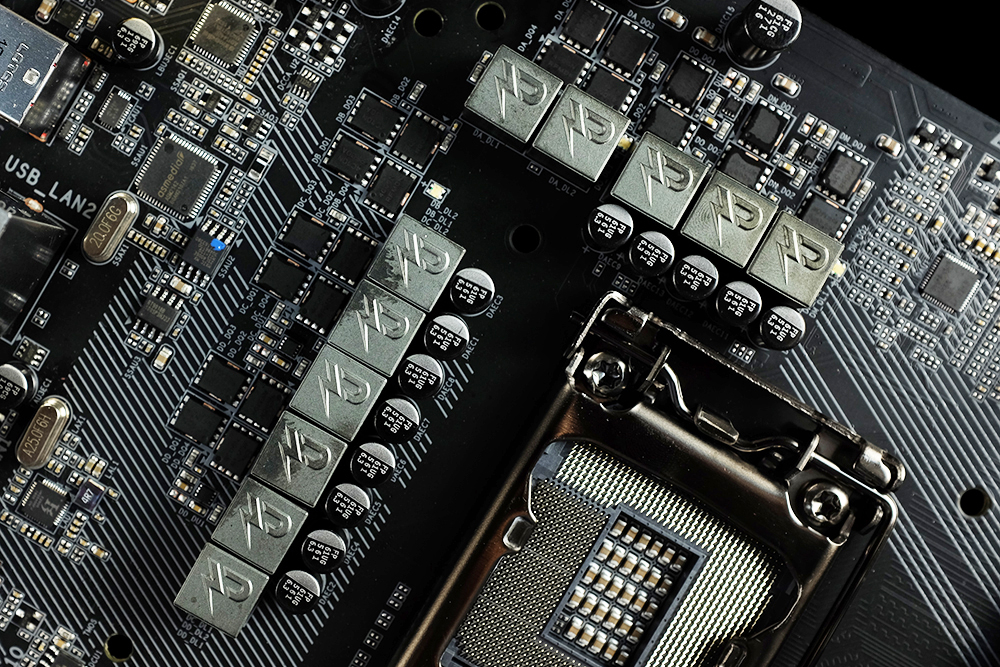

CPU采用8+3相供电设计,其中CPU核心为8相,核显为3相,总共11相。每相“一上一下”两个MOSFET、一个印有闪电logo的封闭式铁芯电感外加一个黑色FPCAP(富士通)固态电容。
15/27

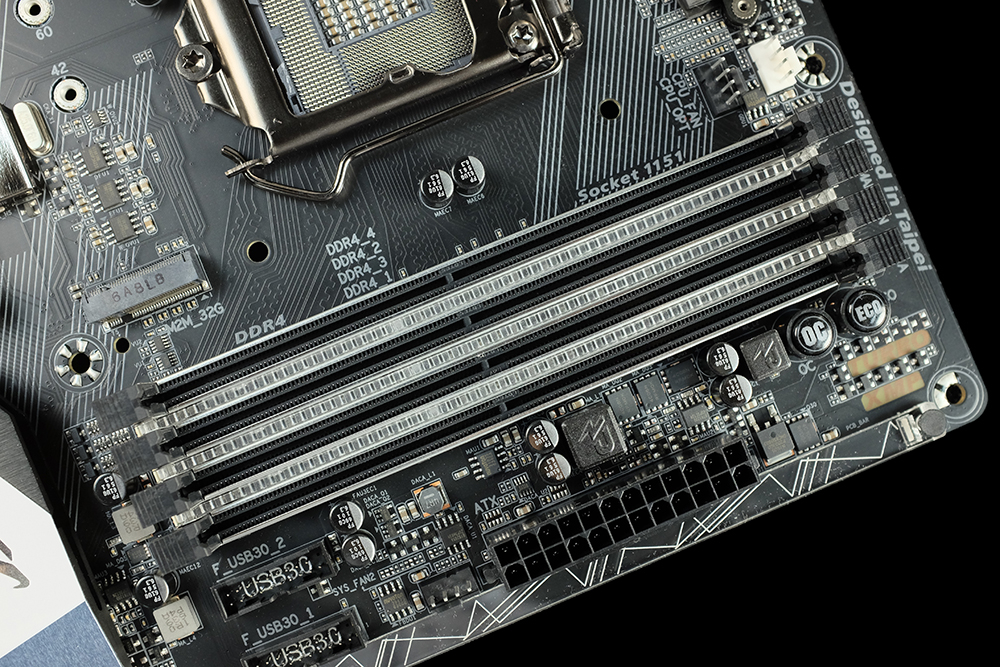

4条DDR4 DIMM插槽,最高支持64GB DDR4-2400,支持双通道、XMP,标称的最高超频频率能够达到4133MHz,插槽下方还覆盖有合金装甲以增加强度。
16/27

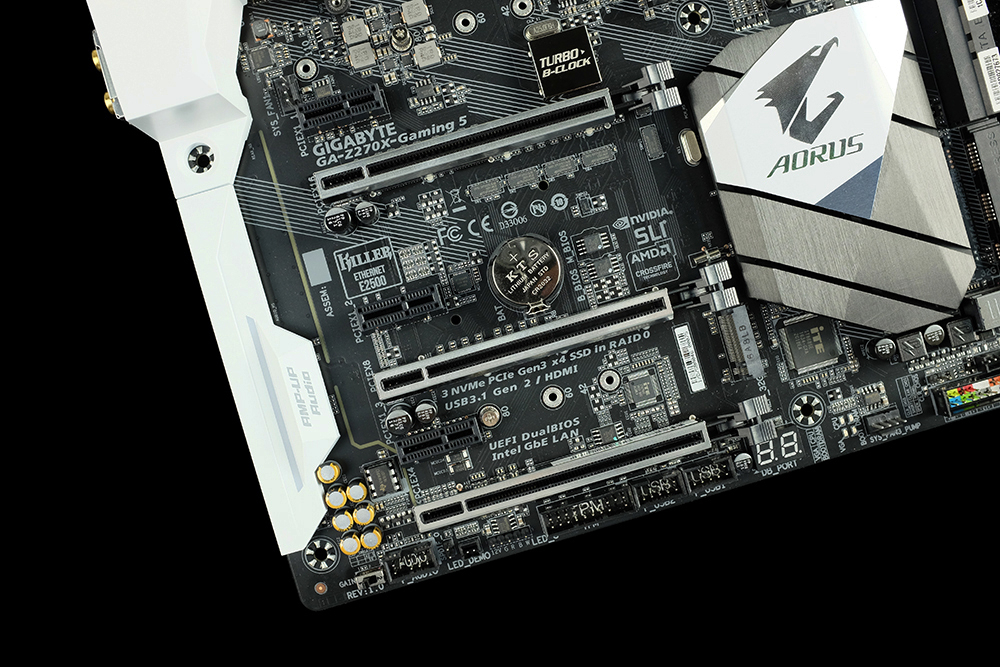

扩展插槽从上到下依次为PCI-E 3.0 x1、PCI-E 3.0 x16、PCI-E 3.0 x1、PCI-E 3.0 x16(最大x8)、PCI-E 3.0 x1、PCI-E 3.0 x16(最大x4),支持AMD CrossFire和NVIDIA SLI,其中3条PCI-E 3.0 x1和最下方的PCI-E 3.0 x16均由芯片组提供,3条PCI-E 3.0 x16插槽均覆盖有合金装甲。
17/27

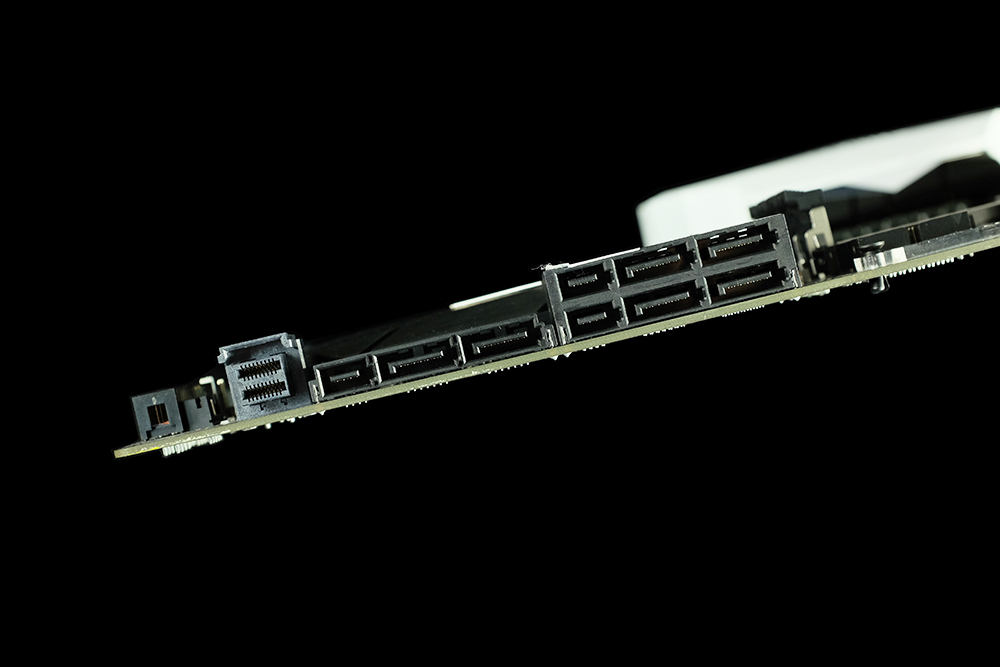

存储接口方面由芯片组原生提供3个SATA Express接口、6个SATA 3.0(6Gb/s)接口、1个U.2接口,其中第三条PCI-E 3.0 x1与SATA3_1共享带宽,也就是说当第三条PCI-E 3.0 x1使用时SATA3_1会失效。
18/27

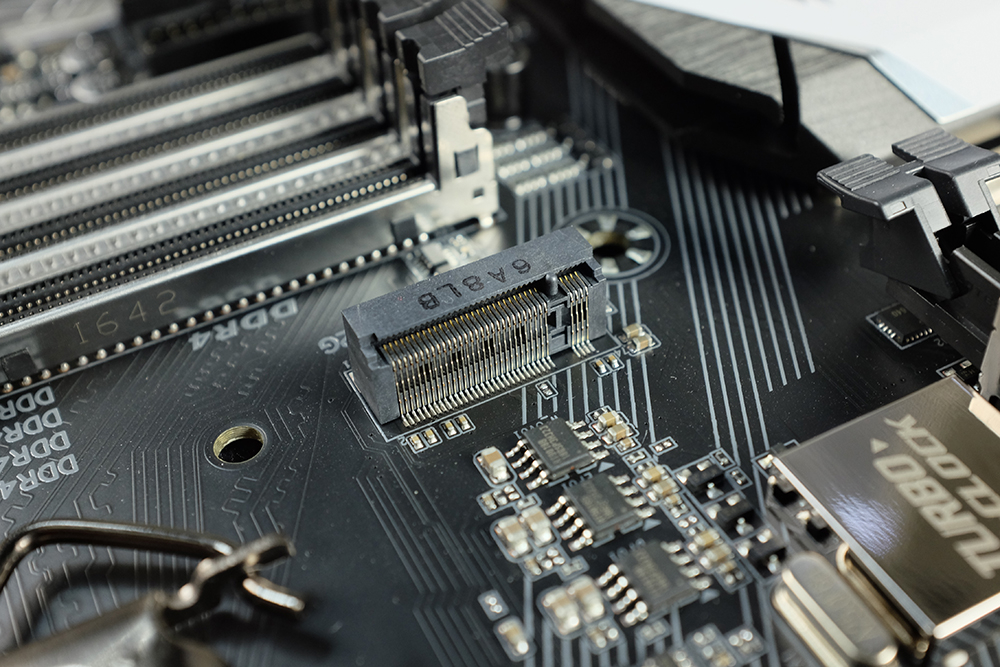

位于CPU插槽下方的第一个M.2接口,支持M.2 22110规格。相较于100系列芯片组,200系列芯片组普遍增加了PCI-E通道数量,体现到主板上就是增加了一个M.2接口,并且两个M.2接口全都运行在PCI-E 3.0 x4模式上,理论带宽达32Gb/s。需要说明的是,当此M.2接口使用时会导致SATA3_4/5失效。
19/27

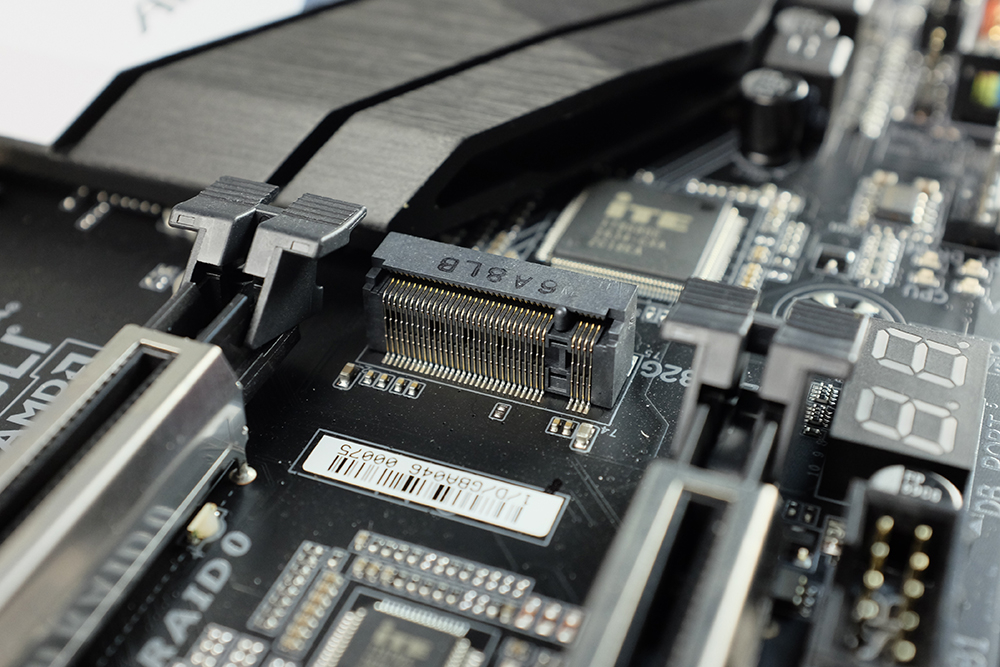

第二个M.2接口位于PCI-E 3.0 x8和PCI-E 3.0 x4插槽之间,支持M.2 2280规格,带宽同样为32Gb/s。当安装M.2 SATA SSD时会导致SATA3_0失效,在使用PCI-E SSD时会与PCI-E 3.0 x4插槽共享带宽,并且PCI-E 3.0 x4插槽的带宽会降为PCI-E 3.0 x2。
20/27

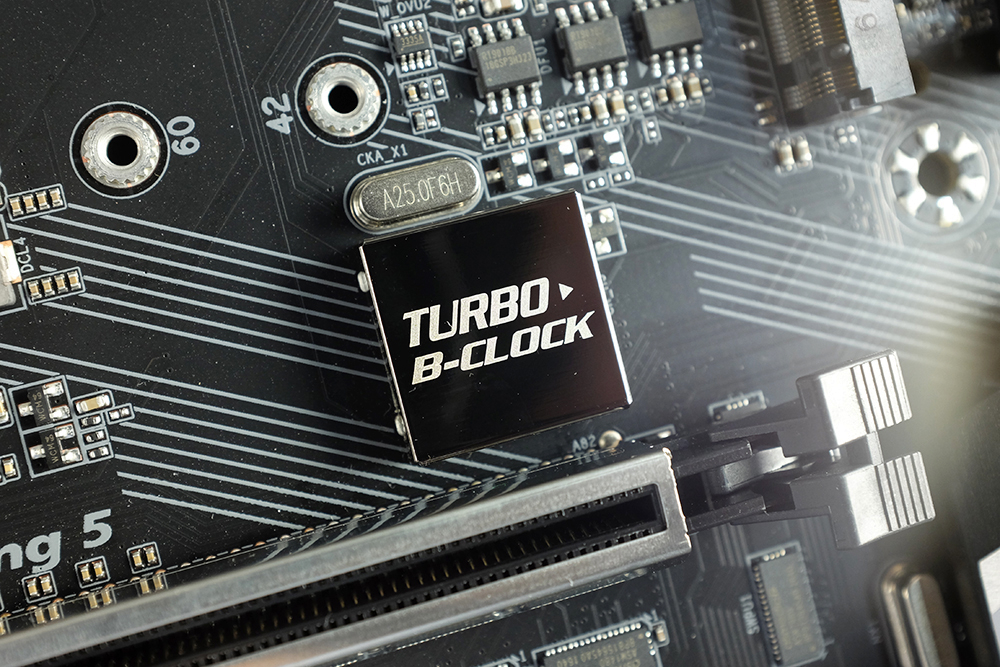

在超频方面,Z270X-GAMING 5主板还增加了一枚能够调节CPU外频的Turbo B-Clock外频解锁芯片,使CPU外频能够在90-500MHz之间调节,超频设置更加灵活。
21/27

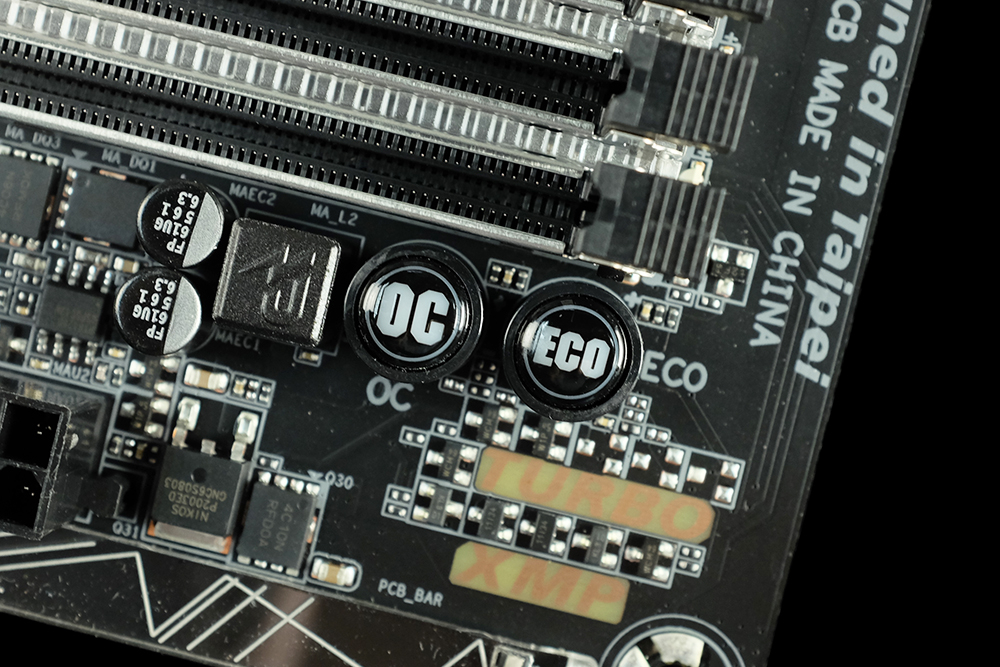

位于内存插槽旁边的一键省电(ECO)/超频(OC)按钮。
22/27

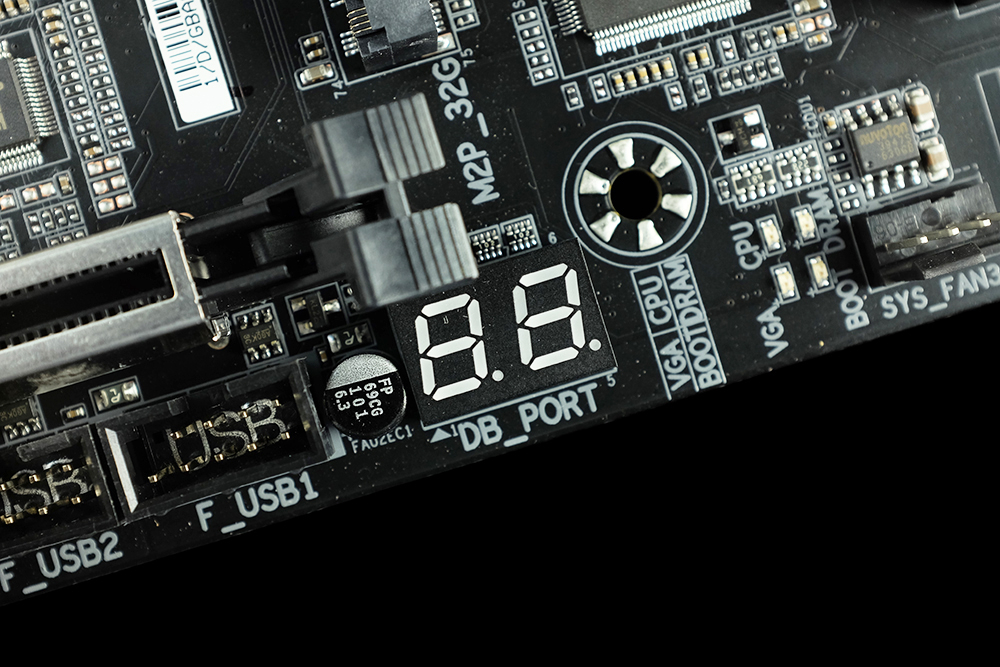

主板下方的两位Debug侦错指示器,右侧是4枚状态指示灯,分别是CPU、BOOT、DRAM和VGA,亮灯则表示有异常。
23/27

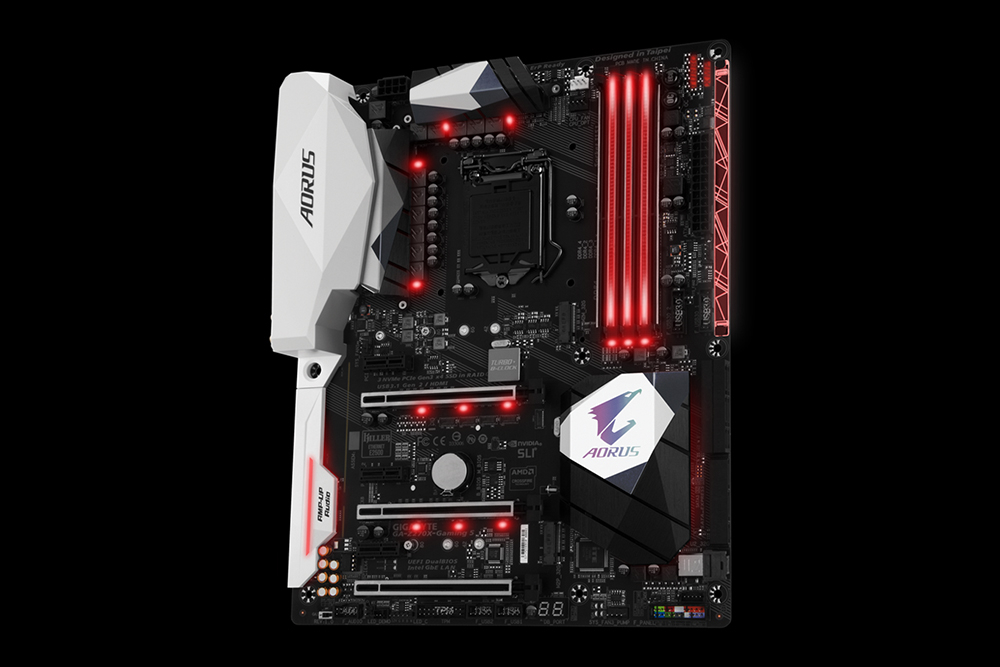

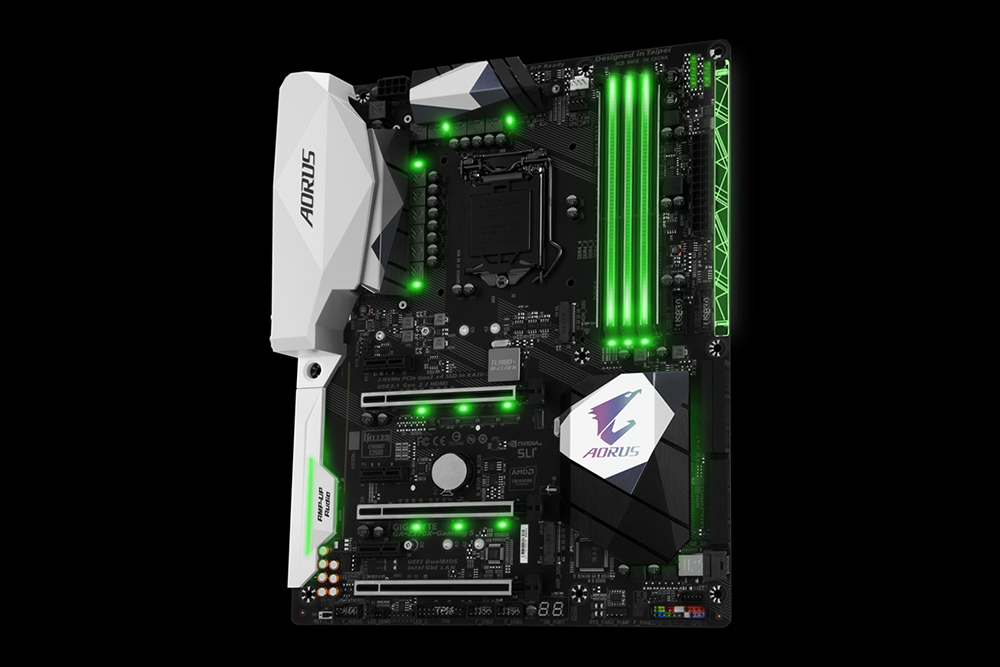

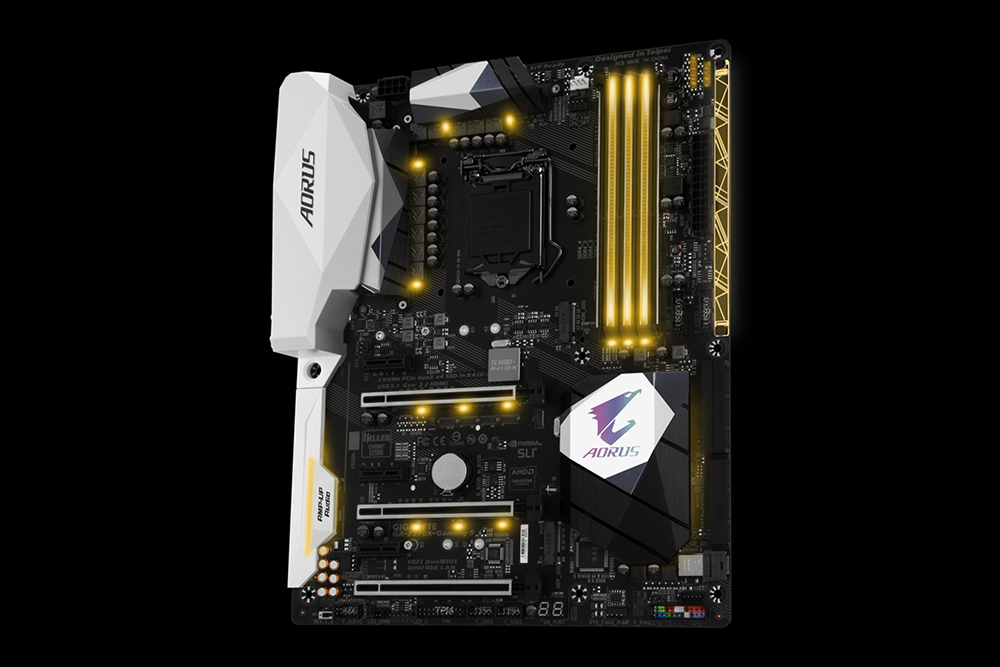

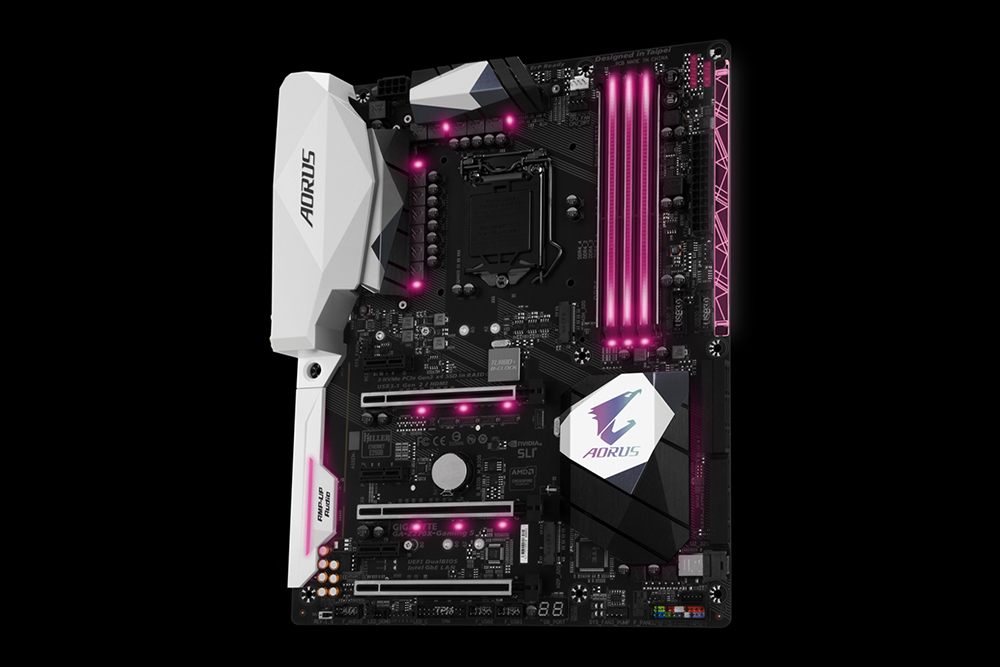

灯光演示,这款主板将灯光系统引入了包括CPU供电、内存、主板装甲、显卡插槽、芯片组及主板导光条在内的6个区域,并且支持1600万色全彩RGB以及6种灯光模式,可以根据喜好调整颜色及闪烁速度。
