技嘉X79-UD5评测 3D供电3D BIOS全解析

1/22
X79芯片组作为顶级桌面平台的象征,超频能力自然受到大家的关注,技嘉X79-UD5将供电相数提高到了14相,并且为了超频方便,在后背板加入了双BIOS切换,复位BIOS和超频按钮配合全新的3D供电技术与3D BIOS到底能超的什么程度请看下面的测试。
2/22

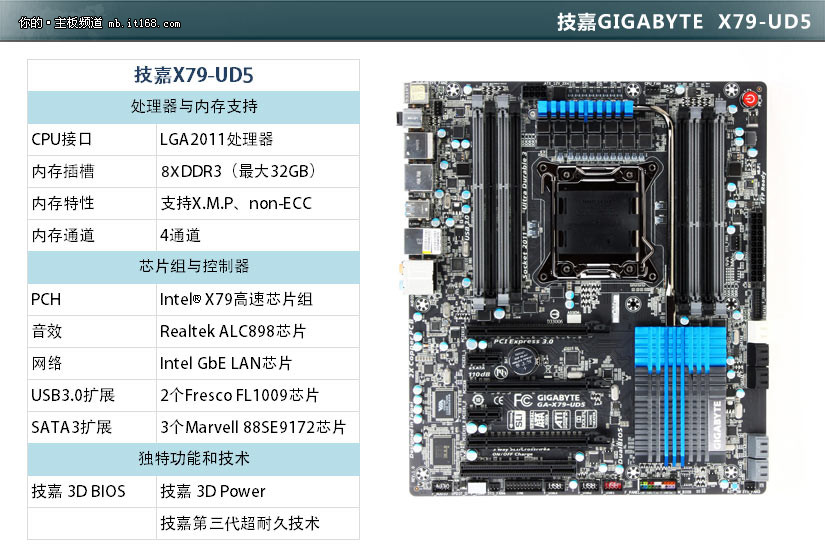

规格表
3/22

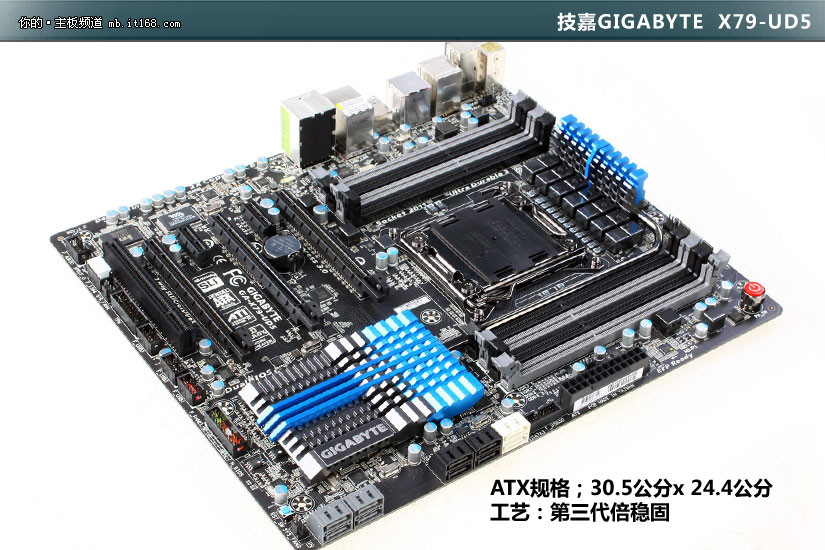

ATX规格;30.5公分x 24.4公分
工艺:第三代倍稳固
4/22

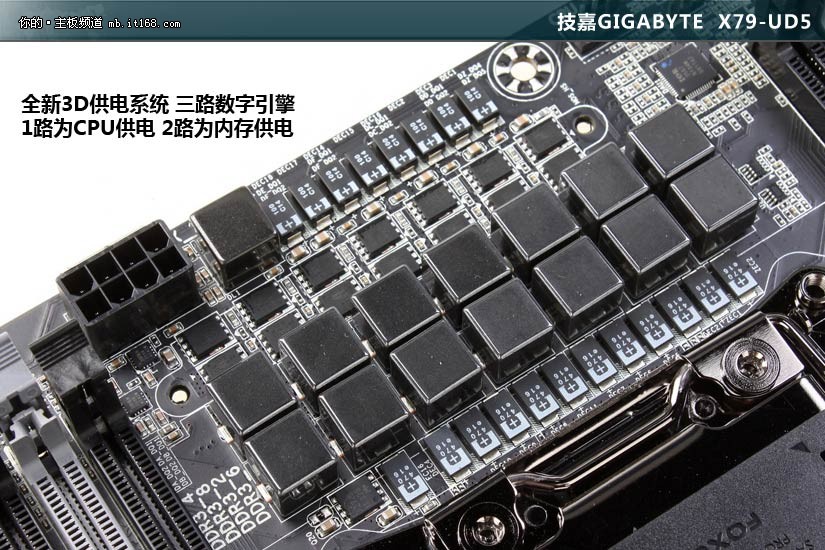

全新3D供电系统 三路数字引擎
1路为CPU供电 2路为内存供电
3D Power功能介绍:电压控制:包括了CPU、IMC(内存控制器)、VTT、DDR A/B、DDR C/D电压的调节。
供电相数控制:供电相数控制可以让用户根据不同的需要选择激活的供电相数,达到节能和高性能自由调控。
PWM频率控制:包括CPU PWM、VTT PWM、IMC PWM、DDR A/B PWM、DDR C/D PWM的调节。
5/22

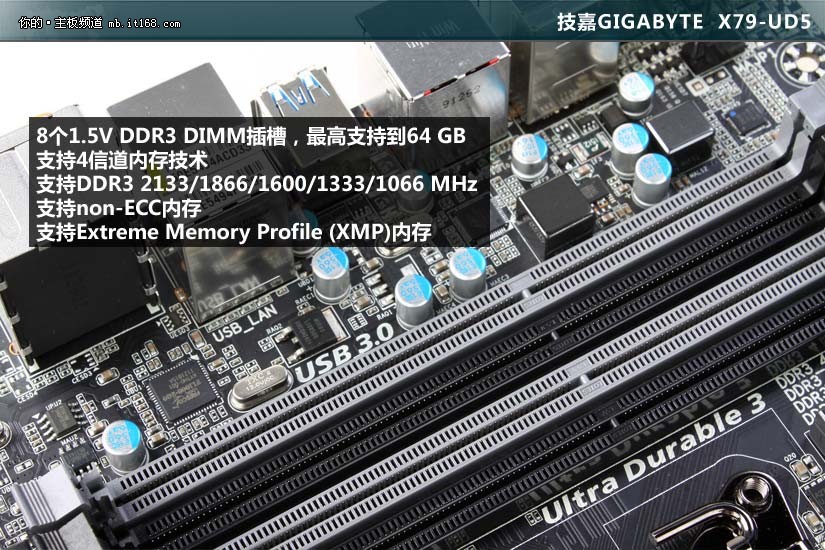

8个1.5V DDR3 DIMM插槽,最高支持到64 GB
支持4信道内存技术
支持DDR3 2133/1866/1600/1333/1066 MHz
支持non-ECC内存
支持Extreme Memory Profile (XMP)内存
6/22

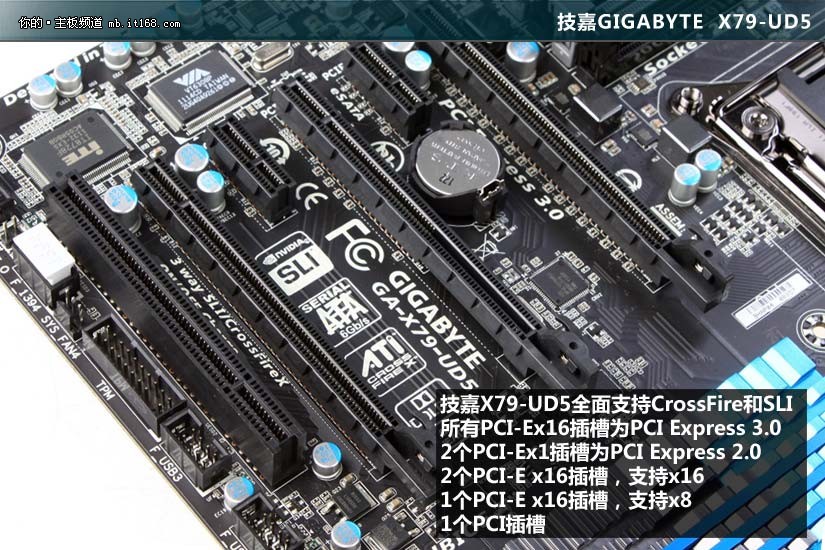

2个PCI Express x16插槽,支持x16运作规格、1个PCI Express x16插槽,支持x8运作规格、所有PCI Express x16插槽为PCI Express 3.0、2个PCI Express x1插槽(PCI Express 2.0)
1个PCI插槽
7/22

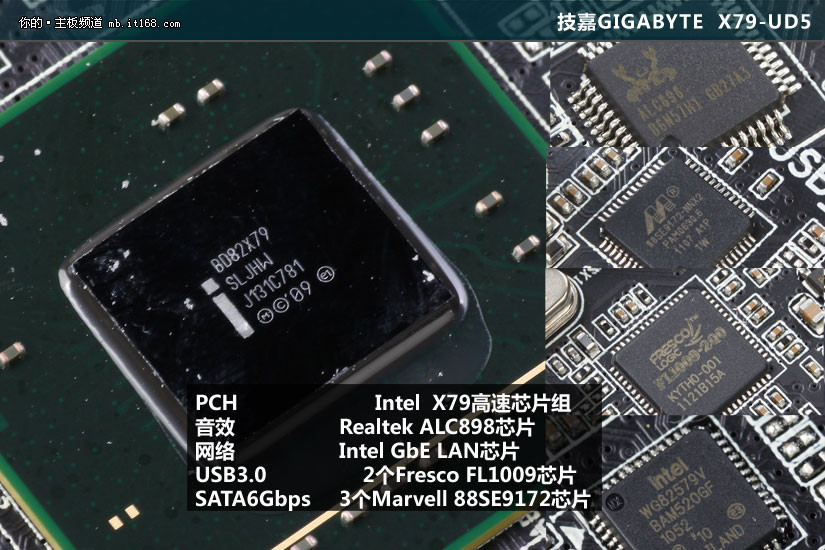

PCH:Intel X79高速芯片组
音效:Realtek ALC898芯片
网络:Intel GbE LAN芯片
USB3.0:2个Fresco FL1009芯片
SATA6Gbps:3个Marvell 88SE9172芯片
8/22

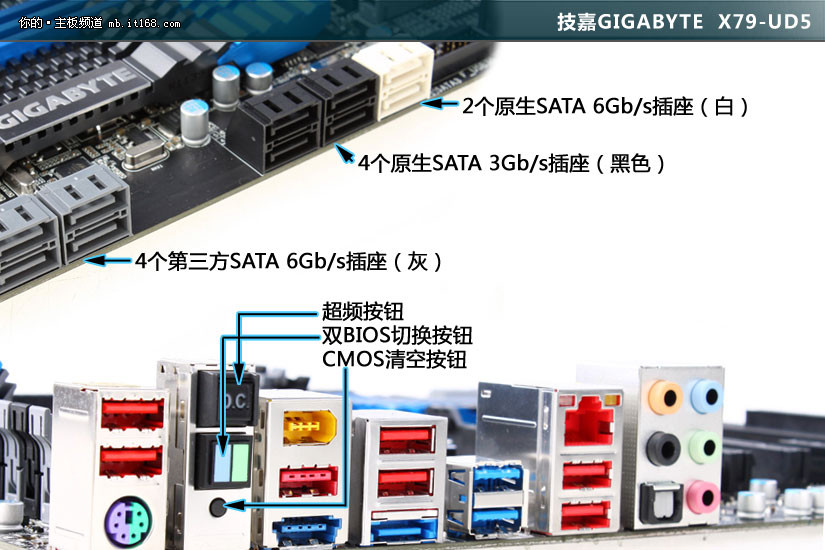

1个PS/2键盘/鼠标插座
1个S/PDIF光纤输出插座
1个IEEE 1394a接口
7个USB 2.0/1.1端口
2个USB 3.0/2.0端口
2个eSATA 6Gb/s端口
1个RJ-45埠
5个音源接头
1个超频按钮
1个BIOS切换按钮
1个CMOS清空按钮
2个SATA 6Gb/s插座
4个第三方SATA 6Gb/s插座
4个SATA 3Gb/s插座
9/22

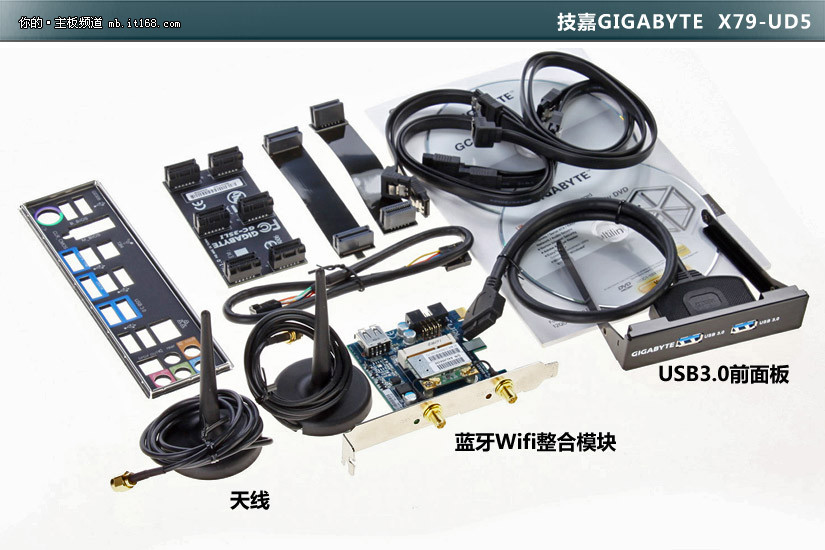

技嘉X79-UD5 配件
10/22

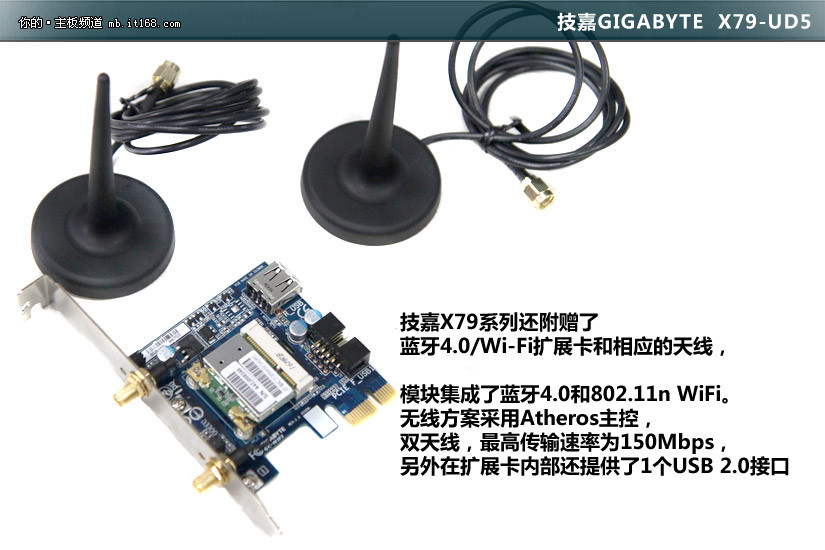

技嘉X79-UD5 Wifi蓝牙模块介绍
11/22

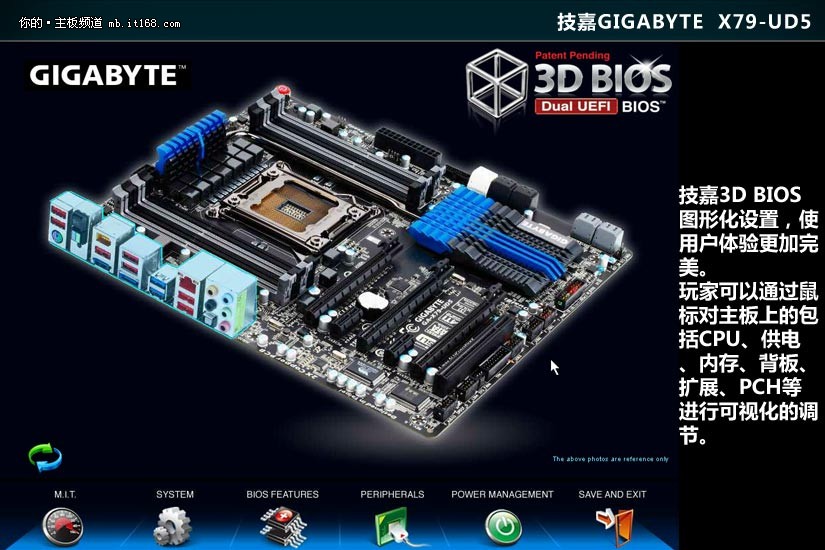

技嘉3D BIOS 图形化设置,使用户体验更加完美。
玩家可以通过鼠标对主板上的包括CPU、供电、内存、背板、扩展、PCH等进行可视化的调节。
12/22

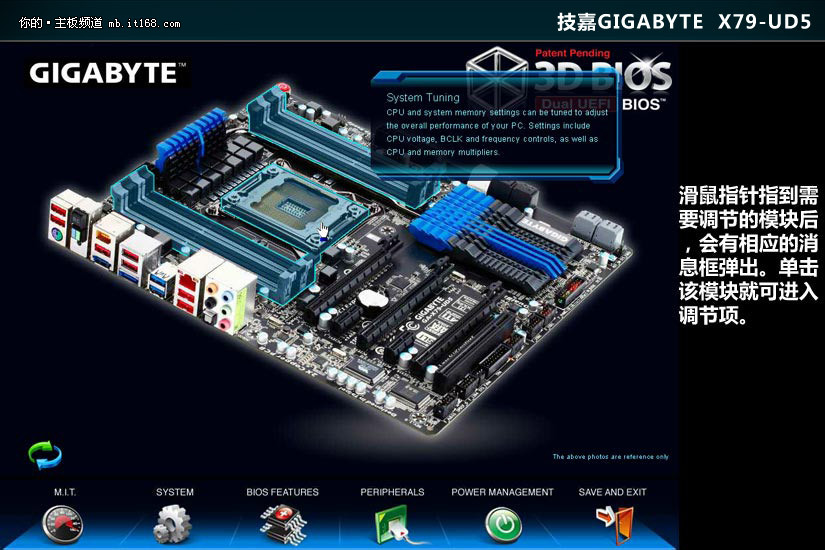

滑鼠指针指到需要调节的模块后,会有相应的消息框弹出,单击该模块就可进入具体调节项目。
13/22
单击CPU或者内存模块可以进入系统调节栏目。可以调节包括系统频率,内存时序,电压等常用的超频选项
14/22

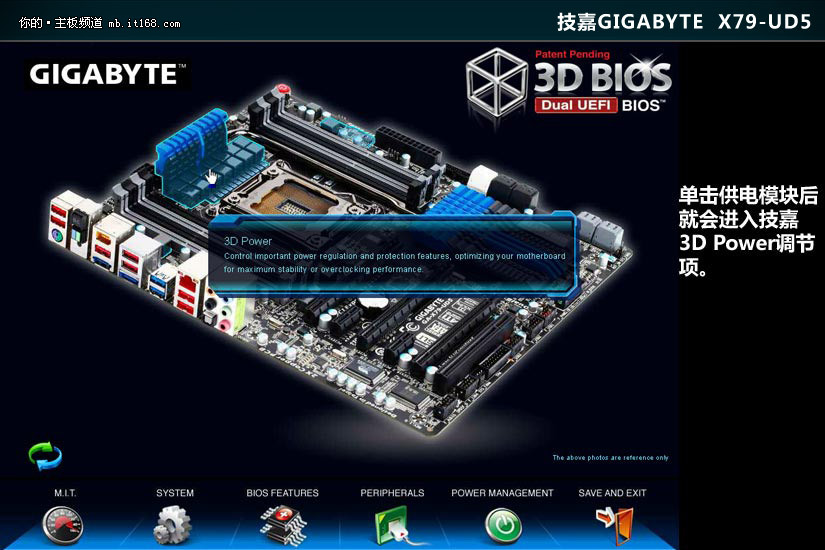

单击供电模块后就会进入技嘉3D Power调节项。
15/22

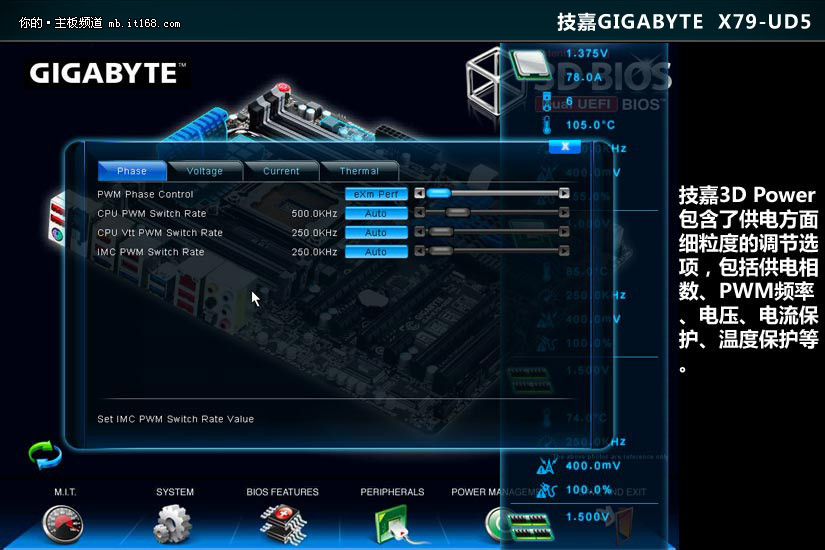

技嘉3D Power包含了供电方面细粒度的调节选项,包括供电相数,PWM频率,电压,电流保护温度保护等。
16/22

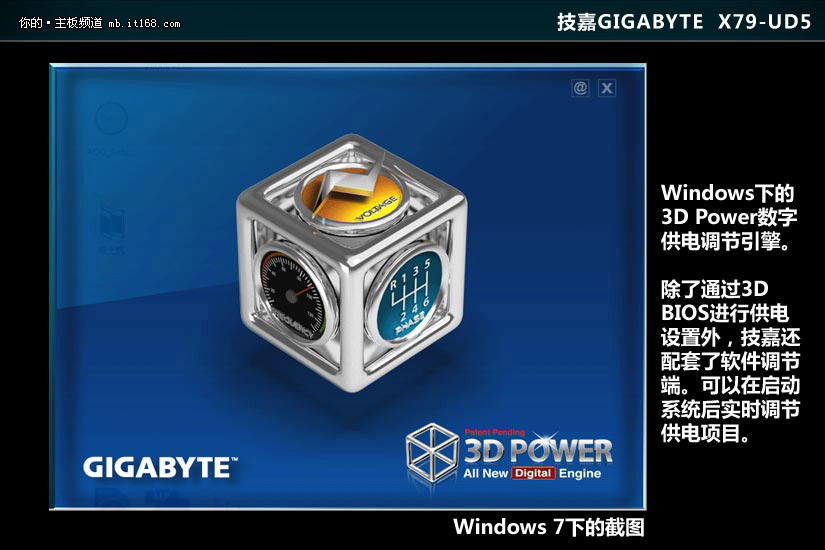

Windows下的3D Power数字调节。除了通过3D BIOS进行供电设置外,技嘉还配套了软件调节端。可以在启动系统后实时调节供电项目。
17/22

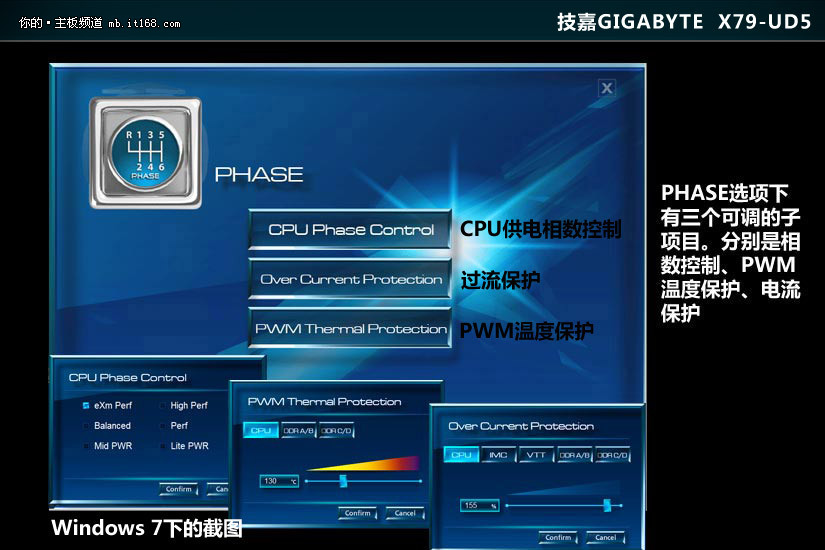

PHASE选项下,可以调节主板供电的相数,过载保护,和供电频率等。
18/22

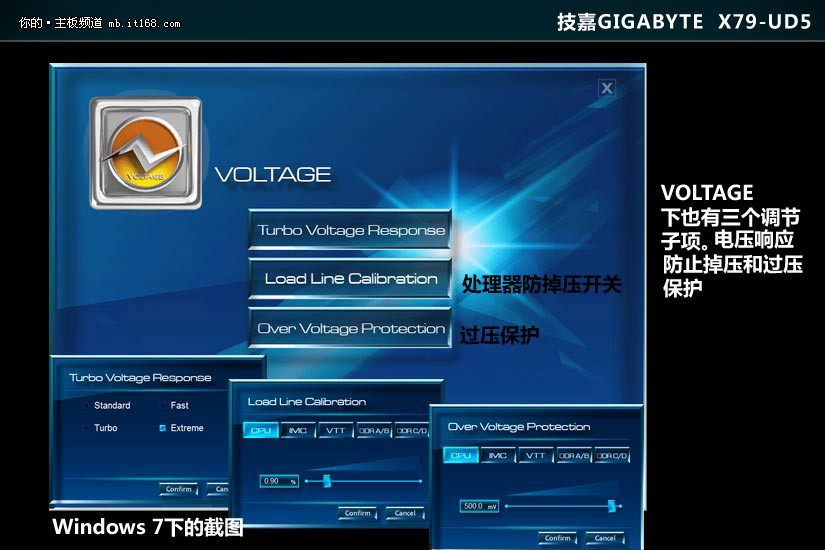

3D供电的电压调节选项里有包括CPU在内的相关设置。
19/22

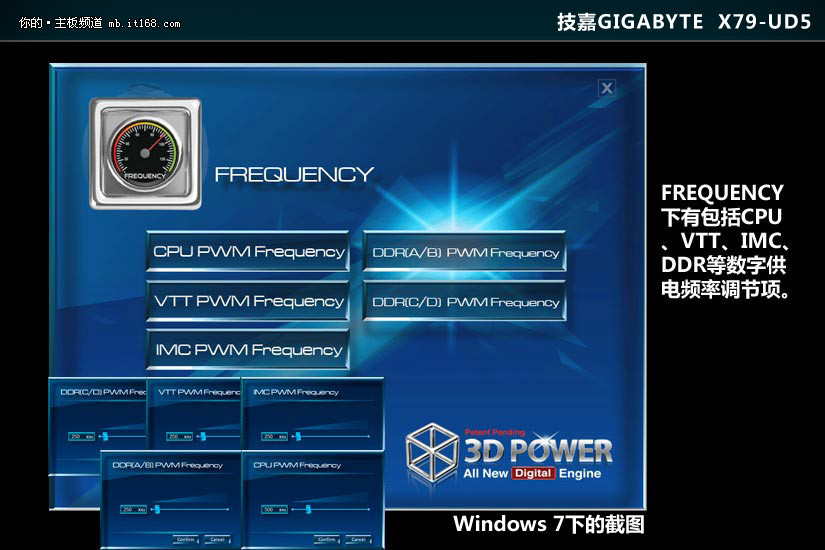

3D Power供电频率调节
20/22

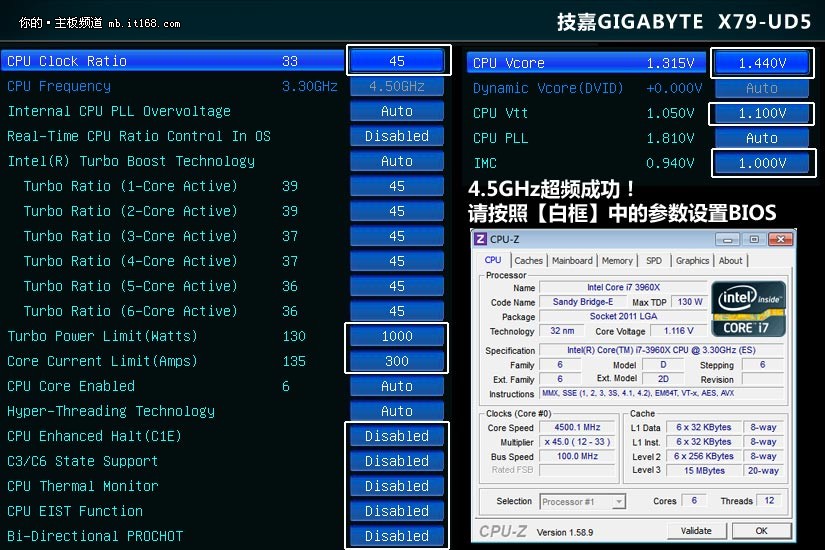

技嘉X79-UD5 超频设置
21/22

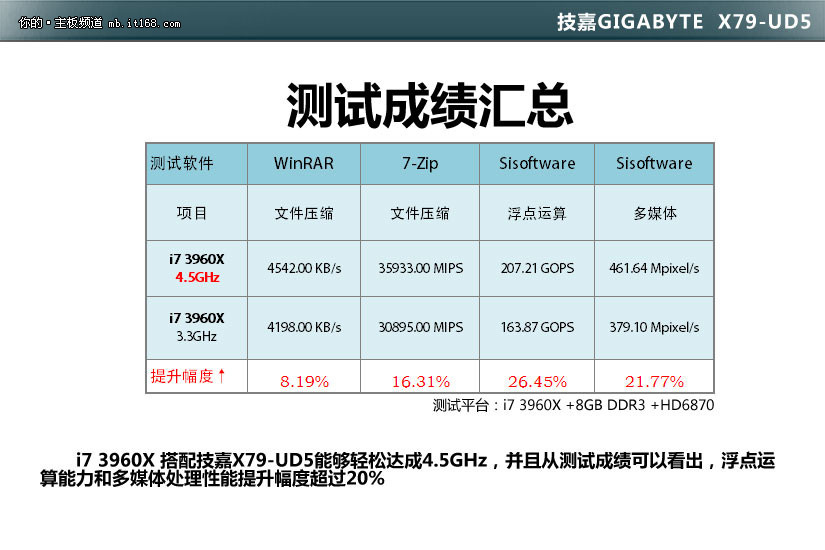

i7 3960X 搭配技嘉X79-UD5能够轻松达成4.5GHz,并且从测试成绩可以看出,浮点运算能力和多媒体处理性能提升幅度超过20%
22/22

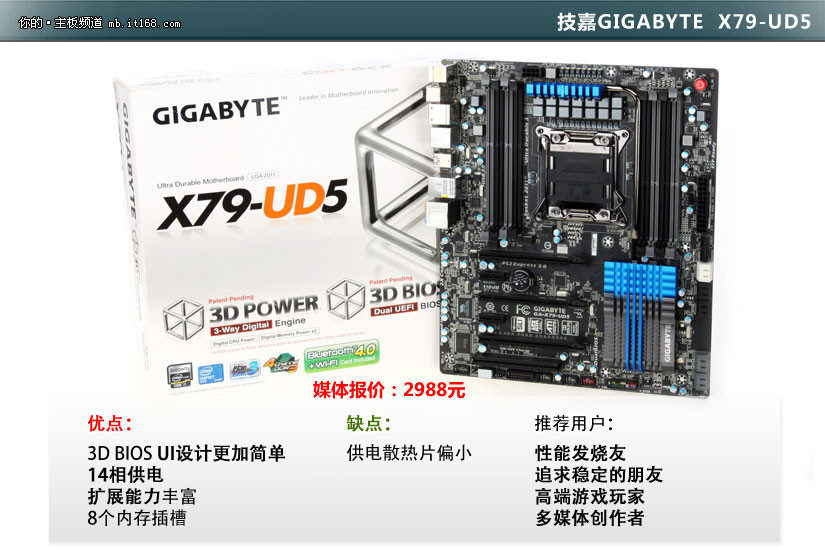

优点:
3D BIOS UI设计更加简单、14相供电、扩展能力丰富、8个内存插槽
推荐用户:
性能发烧友、追求稳定的朋友、高端游戏玩家、多媒体创作者
