华擎首款超频专用主板--Z77 OC Formula。该款由全球超频冠军Nick Shih 亲自为狂热 的超频爱好者量身打造的主板，集众多高科技于一身，以豪车品质定位，超高规格的用料 以及精湛的做工。使得该款主板具有极高的品质，今天小编就带大家来领略一下该款主板 的魅力。零距离感受高品质主板为我们带来的震撼。>>>>

左侧图片为该主板包装盒背面图片 印有该主板一些技术亮点。右侧图片是该主板包装盒正面图片主 题为兰博基尼包车以及“OC”的 logo，整体用黑色作为主色调。

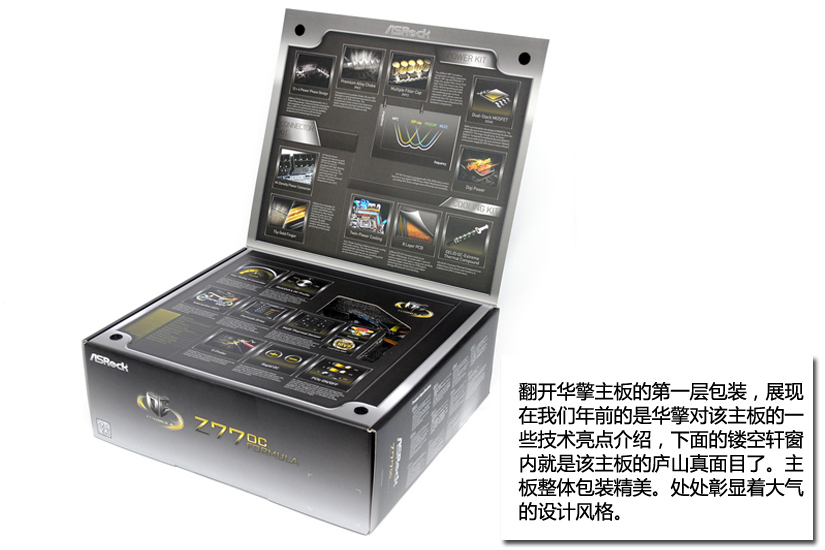

翻开华擎主板的第一层包装，展现 在我们年前的是华擎对该主板的一 些技术亮点介绍，下面的镂空轩窗 内就是该主板的庐山真面目了。主 板整体包装精美。处处彰显着大气 的设计风格。

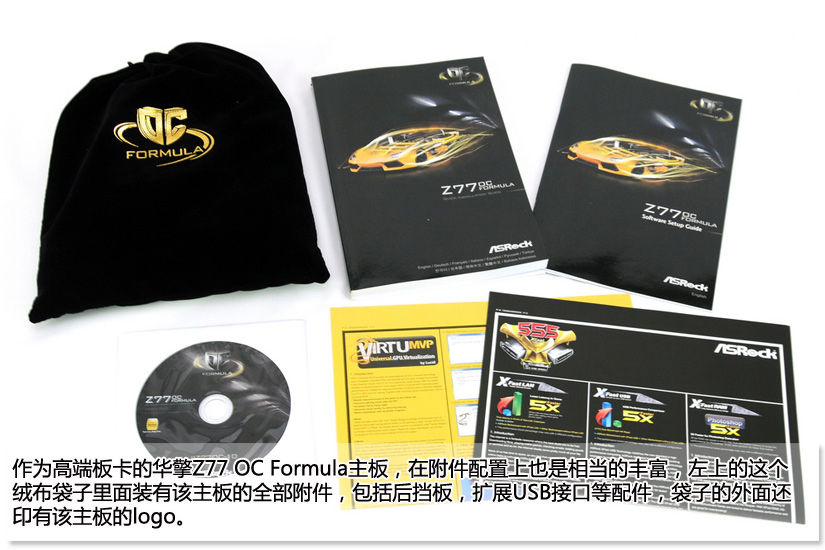

作为高端板卡的华擎Z77 OC Formula主板，在附件配置上也是相当的丰富，左上的这个 绒布袋子里面装有该主板的全部附件，包括后挡板，扩展USB接口等配件，袋子的外面还 印有该主板的logo。

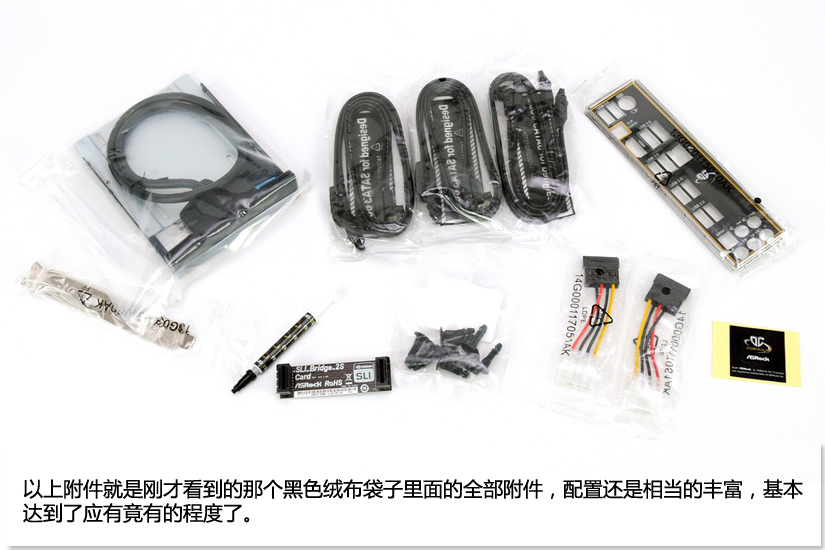

以上附件就是刚才看到的那个黑色绒布袋子里面的全部附件，配置还是相当的丰富，基本 达到了应有竟有的程度了。

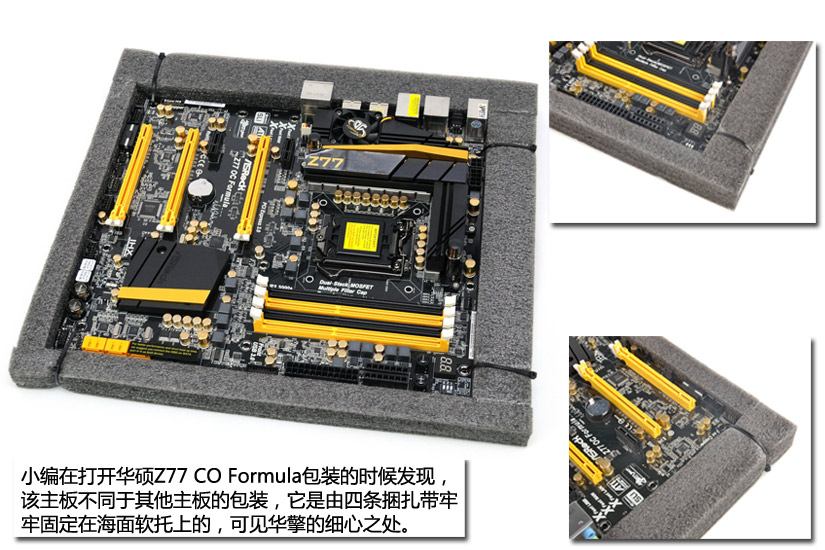

小编在打开华硕Z77 CO Formula包装的时候发现， 该主板不同于其他主板的包装，它是由四条捆扎带牢 牢固定在海面软托上的，可见华擎的细心之处。

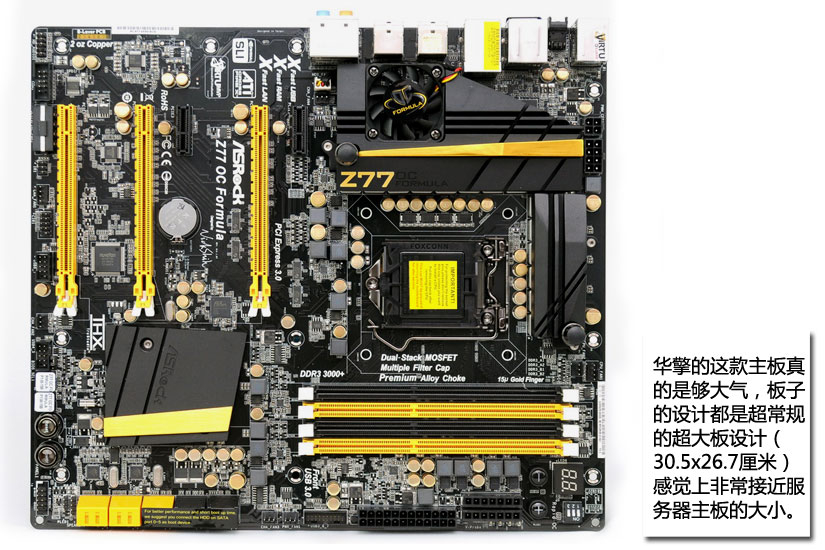

华擎的这款主板真 的是够大气，板子 的设计都是超常规 的超大板设计（ 30.5x26.7厘米） 感觉上非常接近服 务器主板的大小。

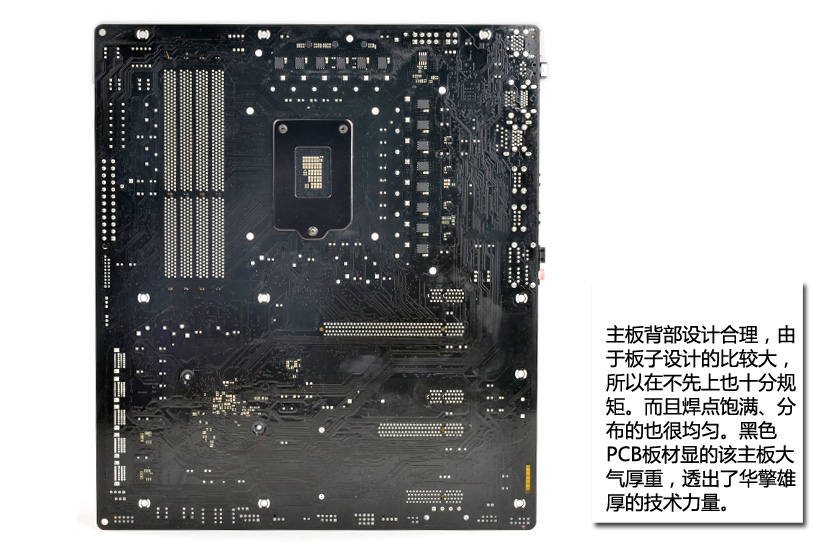

主板背部设计合理，由 于板子设计的比较大， 所以在不先上也十分规 矩。而且焊点饱满、分 布的也很均匀。黑色 PCB板材显的该主板大 气厚重，透出了华擎雄 厚的技术力量。

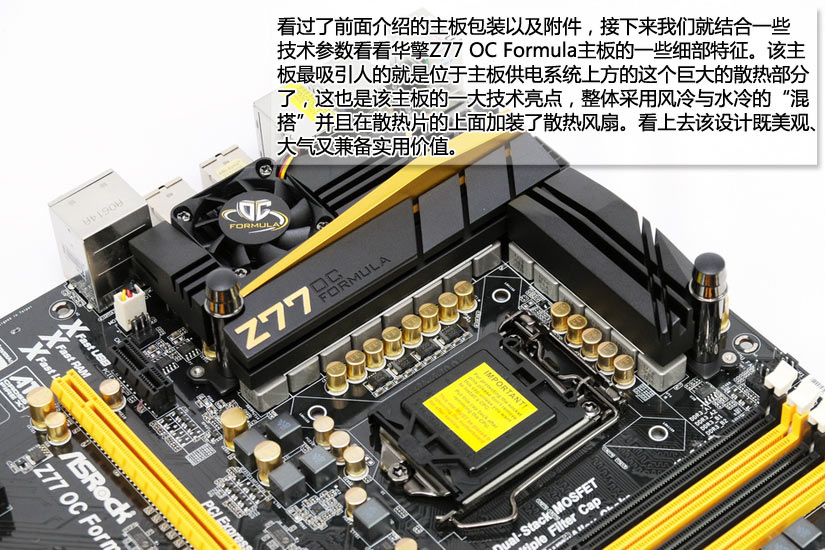

看过了前面介绍的主板包装以及附件，接下来我们就结合一些 技术参数看看华擎Z77 OC Formula主板的一些细部特征。该主 板最吸引人的就是位于主板供电系统上方的这个巨大的散热部分 了，这也是该主板的一大技术亮点，整体采用风冷与水冷的“混 搭”并且在散热片的上面加装了散热风扇。看上去该设计既美观、 大气又兼备实用价值。

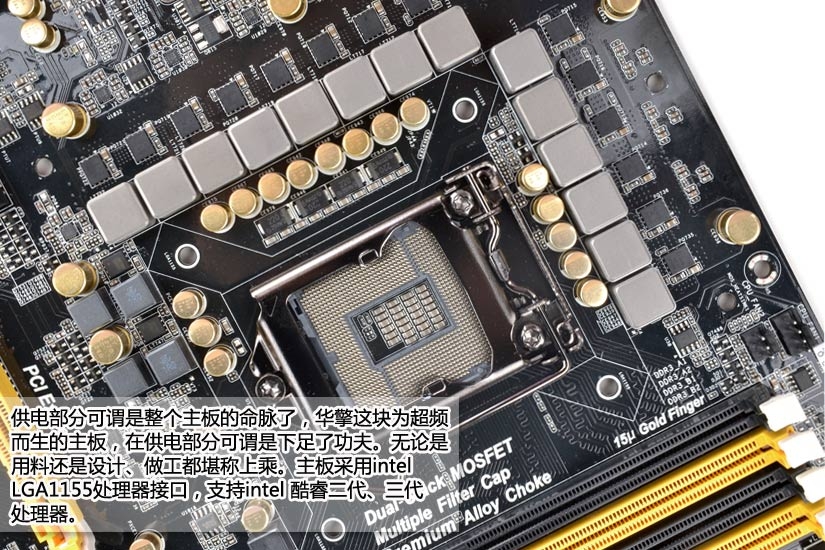

供电部分可谓是整个主板的命脉了，华擎这块为超频 而生的主板，在供电部分可谓是下足了功夫。无论是 用料还是设计、做工都堪称上乘。主板采用intel LGA1155处理器接口，支持intel 酷睿二代、三代 处理器。

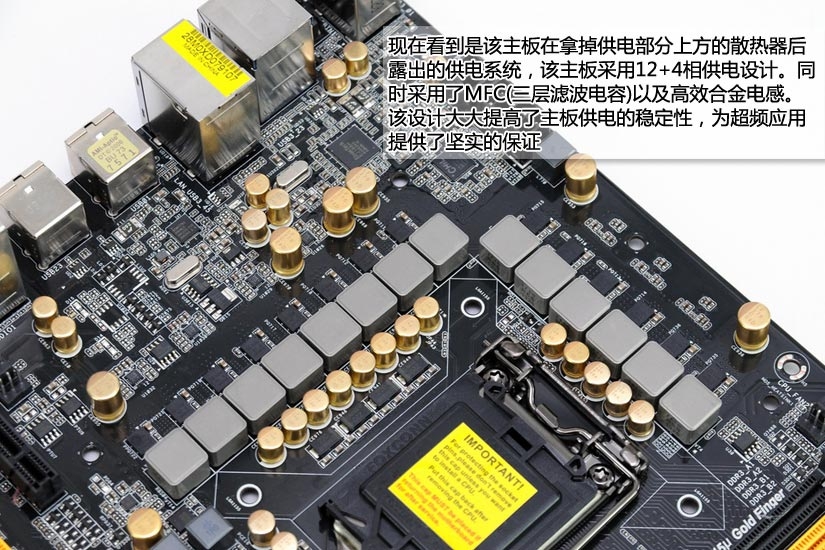

现在看到是该主板在拿掉供电部分上方的散热器后 露出的供电系统，该主板采用12+4相供电设计。同 时采用了MFC(三层滤波电容)以及高效合金电感。 该设计大大提高了主板供电的稳定性，为超频应用 提供了坚实的保证

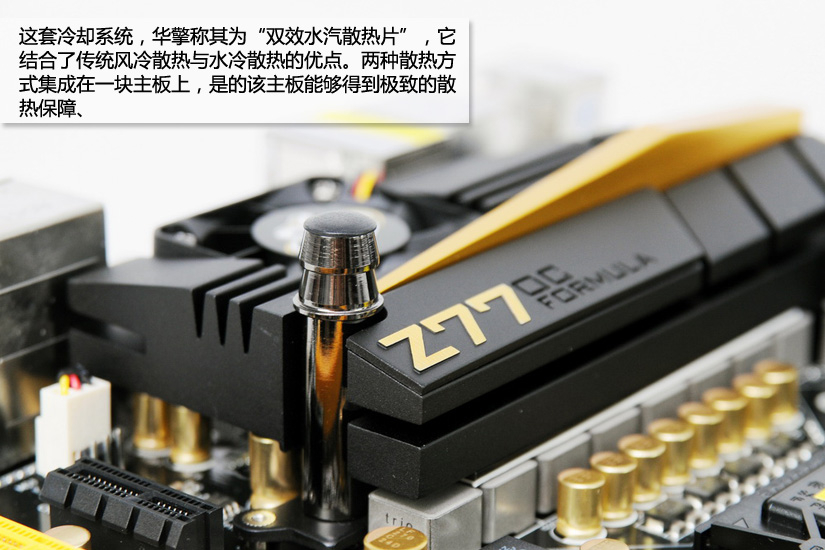

这套冷却系统，华擎称其为“双效水汽散热片”，它 结合了传统风冷散热与水冷散热的优点。两种散热方 式集成在一块主板上，是的该主板能够得到极致的散 热保障、

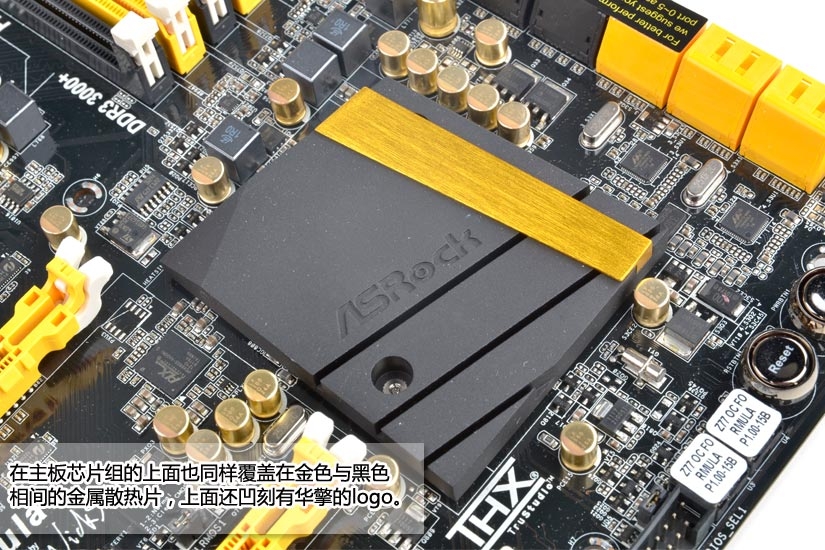

在主板芯片组的上面也同样覆盖在金色与黑色 相间的金属散热片，上面还凹刻有华擎的logo。

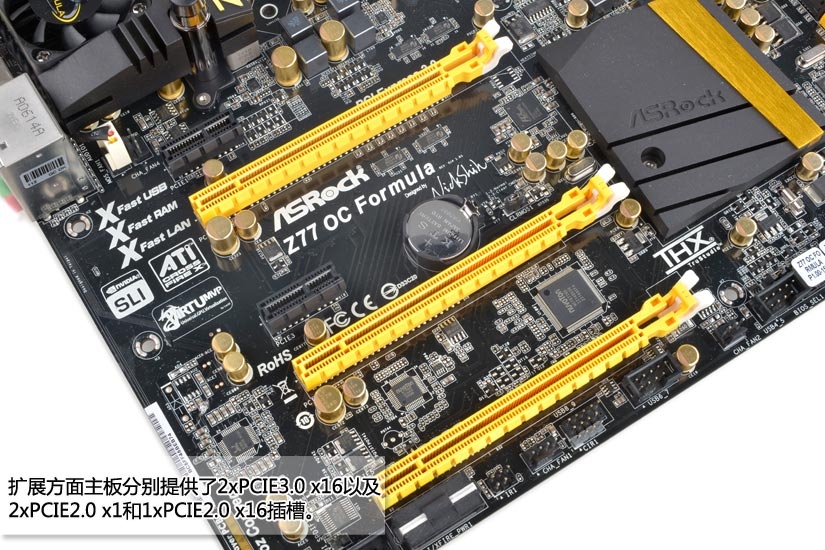

扩展方面主板分别提供了2xPCIE3.0 x16以及 2xPCIE2.0 x1和1xPCIE2.0 x16插槽。

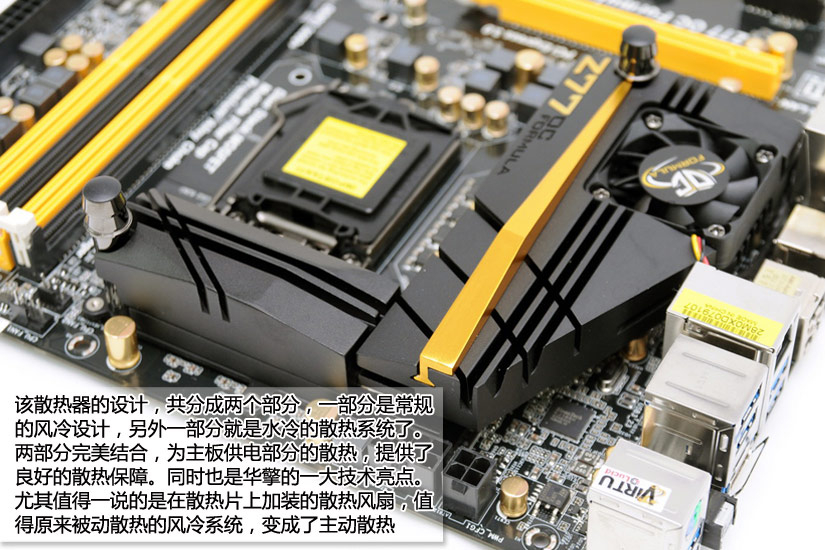

该散热器的设计，共分成两个部分，一部分是常规 的风冷设计，另外一部分就是水冷的散热系统了。 两部分完美结合，为主板供电部分的散热，提供了 良好的散热保障。同时也是华擎的一大技术亮点。 尤其值得一说的是在散热片上加装的散热风扇，值 得原来被动散热的风冷系统，变成了主动散热

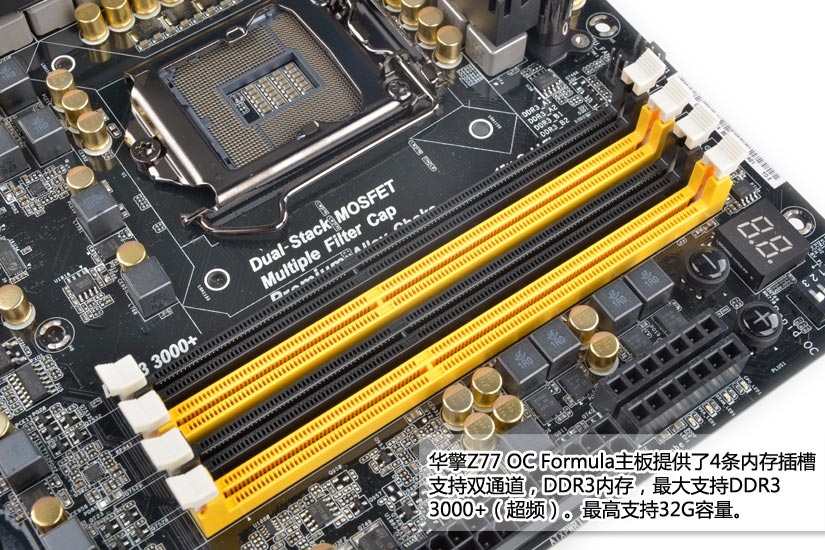

华擎Z77 OC Formula主板提供了4条内存插槽 支持双通道，DDR3内存，最大支持DDR3 3000+（超频）。最高支持32G容量。

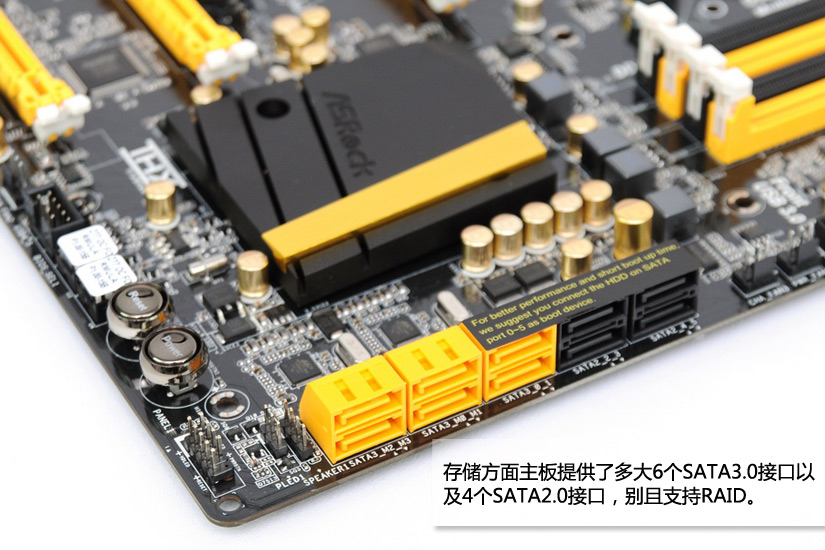

存储方面主板提供了多大6个SATA3.0接口以 及4个SATA2.0接口，别且支持RAID。

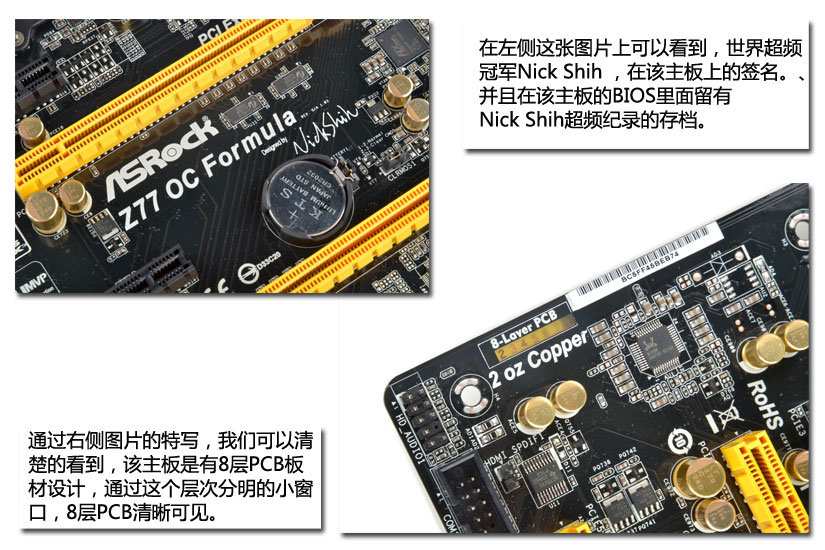

在左侧这张图片上可以看到，世界超频 冠军Nick Shih ，在该主板上的签名。、 并且在该主板的BIOS里面留有 Nick Shih超频纪录的存档。 通过右侧图片的特写，我们可以清 楚的看到，该主板是有8层PCB板 材设计，通过这个层次分明的小窗 口，8层PCB清晰可见。

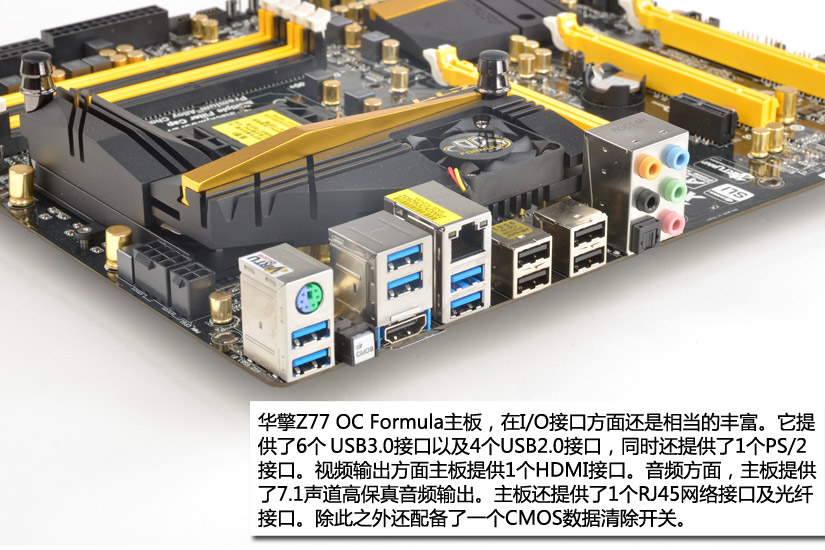

华擎Z77 OC Formula主板，在I/O接口方面还是相当的丰富。它提 供了6个 USB3.0接口以及4个USB2.0接口，同时还提供了1个PS/2 接口。视频输出方面主板提供1个HDMI接口。音频方面，主板提供 了7.1声道高保真音频输出。主板还提供了1个RJ45网络接口及光纤 接口。除此之外还配备了一个CMOS数据清除开关。

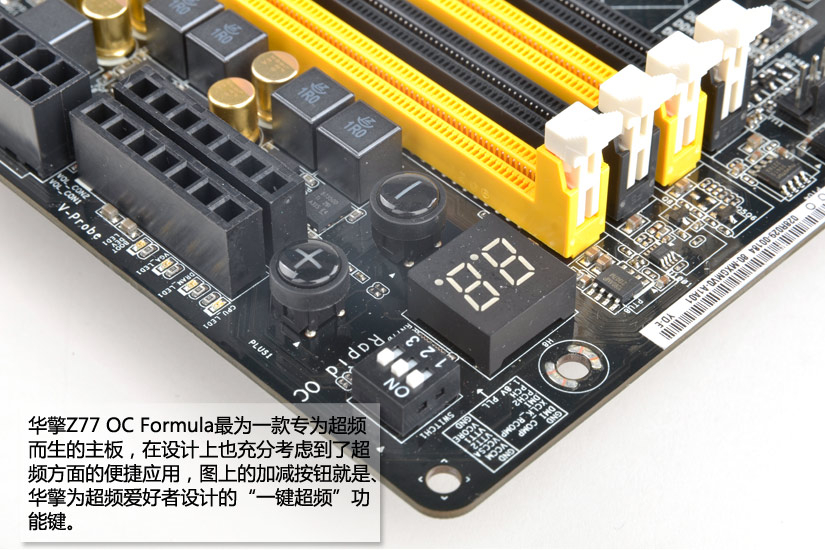

华擎Z77 OC Formula最为一款专为超频 而生的主板，在设计上也充分考虑到了超 频方面的便捷应用，图上的加减按钮就是、 华擎为超频爱好者设计的“一键超频”功 能键。

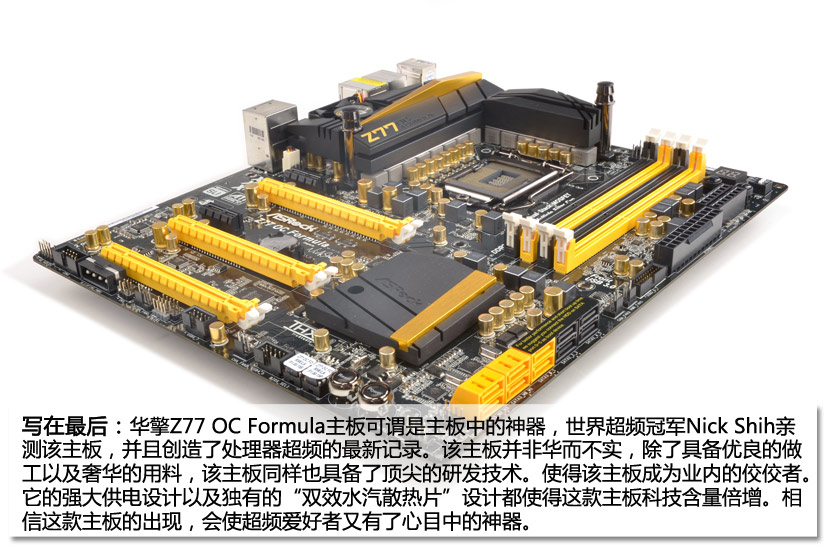

写在最后：华擎Z77 OC Formula主板可谓是主板中的神器，世界超频冠军Nick Shih亲 测该主板，并且创造了处理器超频的最新记录。该主板并非华而不实，除了具备优良的做 工以及奢华的用料，该主板同样也具备了顶尖的研发技术。使得该主板成为业内的佼佼者。 它的强大供电设计以及独有的“双效水汽散热片”设计都使得这款主板科技含量倍增。相 信这款主板的出现，会使超频爱好者又有了心目中的神器。
